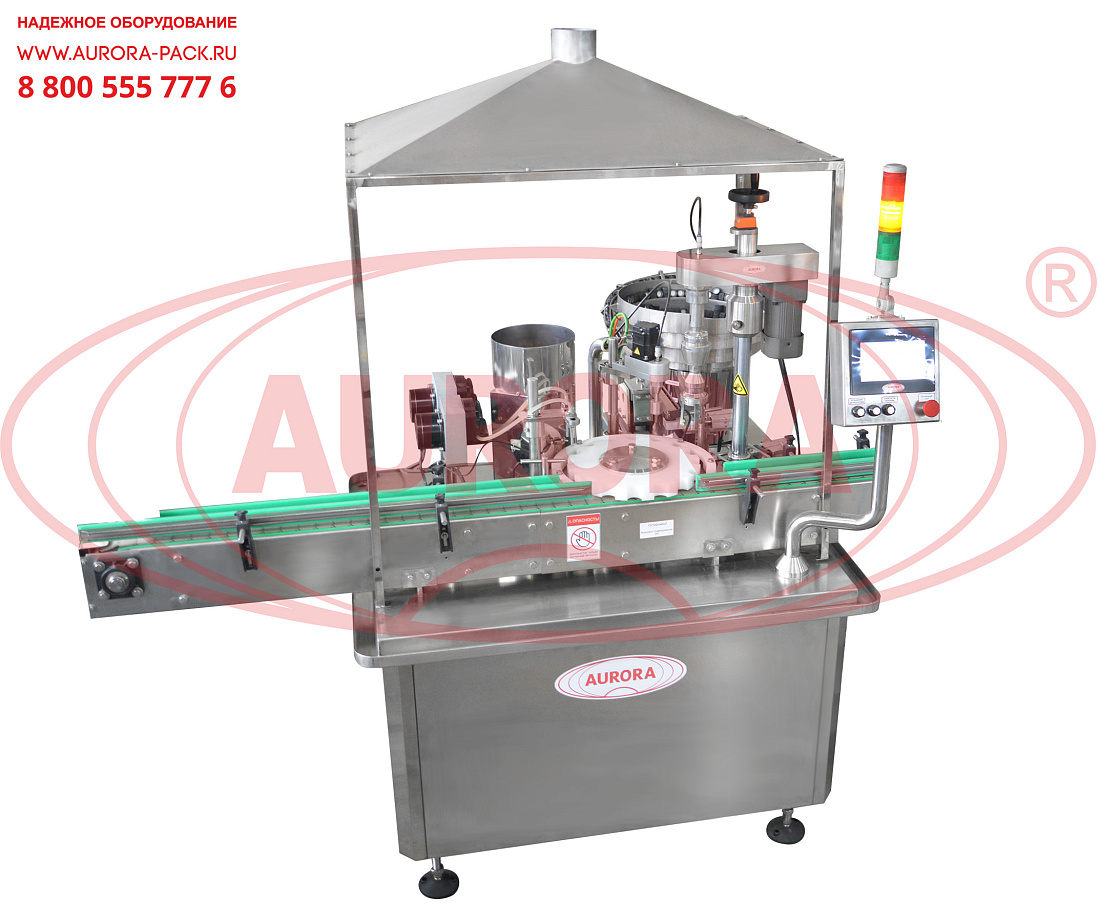

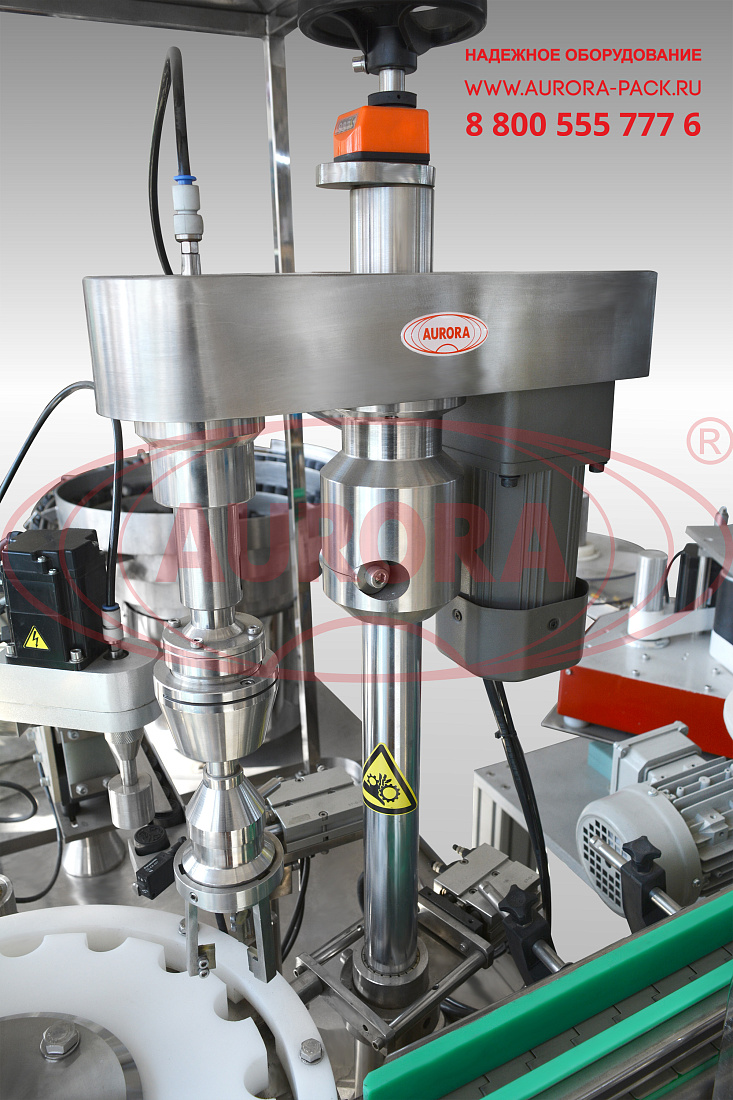

Моноблок розлива и укупорки с ориентаторами шариков и колпачков для пахучих веществ "Мастер" МЗ-400ЕД
Вопросы по оборудованию
Остались вопросы? напишите нам
Компактная моноблочная станция розлива и укупорки разработана с учетом специфики фасовки жидкостей с ярко выраженными пахучими свойствами. Установка выполняет розлив продукции сразу в две тары, устанавливает в флакон специальный шарик для взбалтывания и герметично укупоривает тару ПЭТ-колпачком.

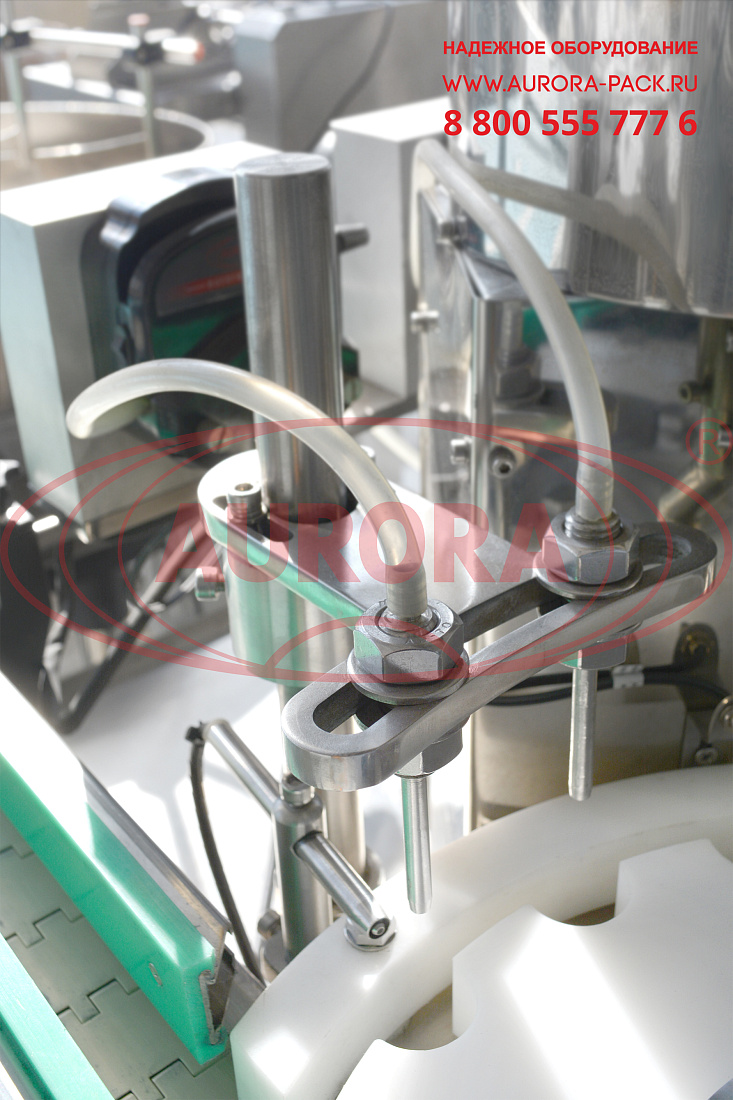

Моноблок адаптирован к фасовке продукции в цилиндрические флаконы объемом 10/15/25/30 мл. Розлив реализуется одновременно в две тары перистальтическим дозатором с двумя соплами. Шарики и колпачки подаются в рабочую зону в правильном положении из отдельных установок ориентирования. Перемещение флаконов между участками машины выполняется 16-позиционным поворотным диском.
Назначение и область применения
Оборудование предназначено для розлива летучих и пахучих жидких продуктов в стеклянную тару, установки шариков для разбалтывания и укупорки винтовыми пластиковыми колпачками. Сфера применения данного моноблока обширна и включает площадки производств фармацевтической продукции, ветеринарных препаратов, фитолекарств, в том числе средств для ингаляционного лечения (иммуномодуляторов, анестетиков и других).
Принцип работы

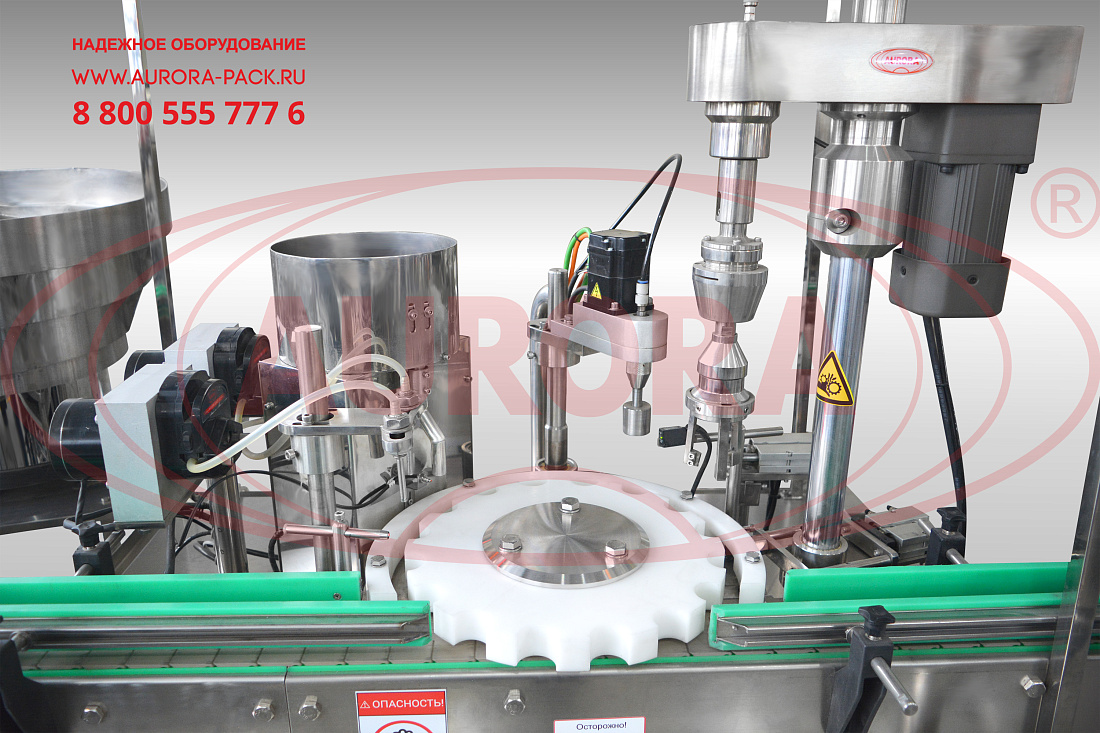

Флаконы по конвейеру поступают в рабочую зону моноблока, на входе в которую поворотная звезда захватывает каждый флакон, устанавливая его в индивидуальный слот. Далее выполняется пошаговое перемещение флаконов к отдельным технологическим участкам. Первым этапом является переход тары на позицию розлива. Оптический датчик подает сигнал о появлении очередного флакона, после чего дозирующее сопло опускается, и тара наполняется продуктом. Затем флакон поступает на участок подачи шарика, который устанавливается в тару после перемещения из ориентатора шариков. Следующим этапом производится установка и предварительная забивка колпачка, после которой укупорочная головка выполняет закрутку колпачка с заданным моментом. Наполненный и укупоренный флакон поступает на основной транспортер для перемещения на следующий технологический участок или в зону выгрузки продукции.
Основные элементы
- Шкаф с пневмо и электрокомпонентами;
- Транспортер линейный;
- Технологическая зона дозирования;

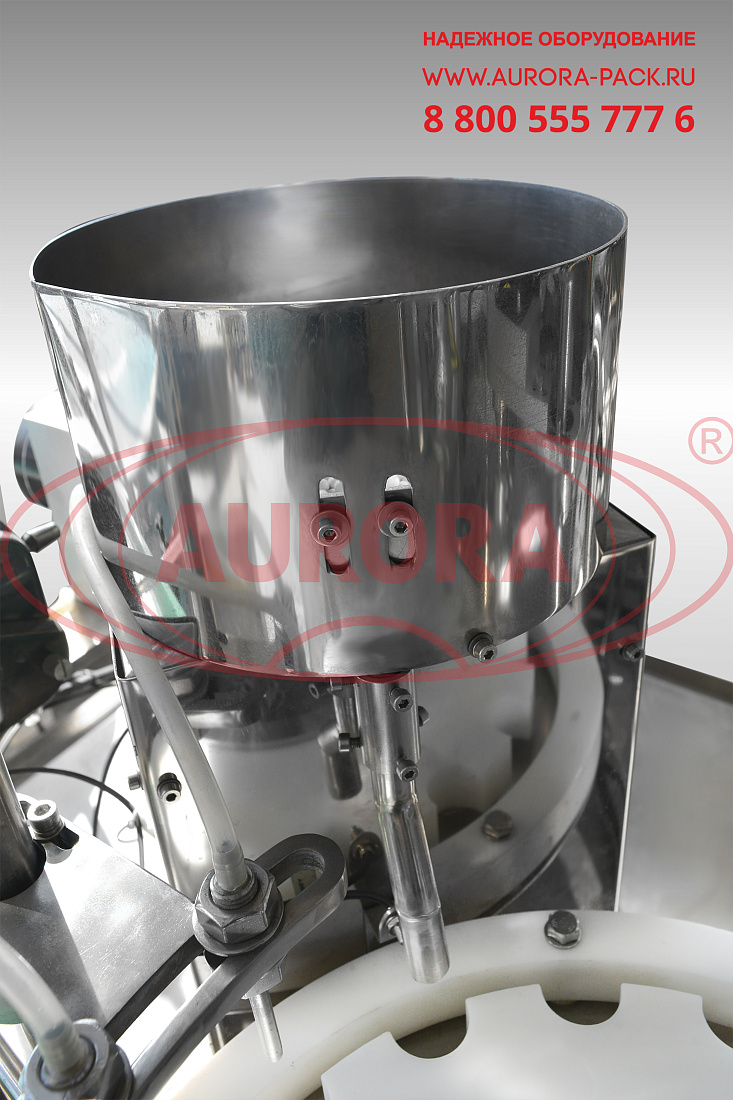

- Ориентатор подачи шарика в тару;
- Кожух вытяжки;

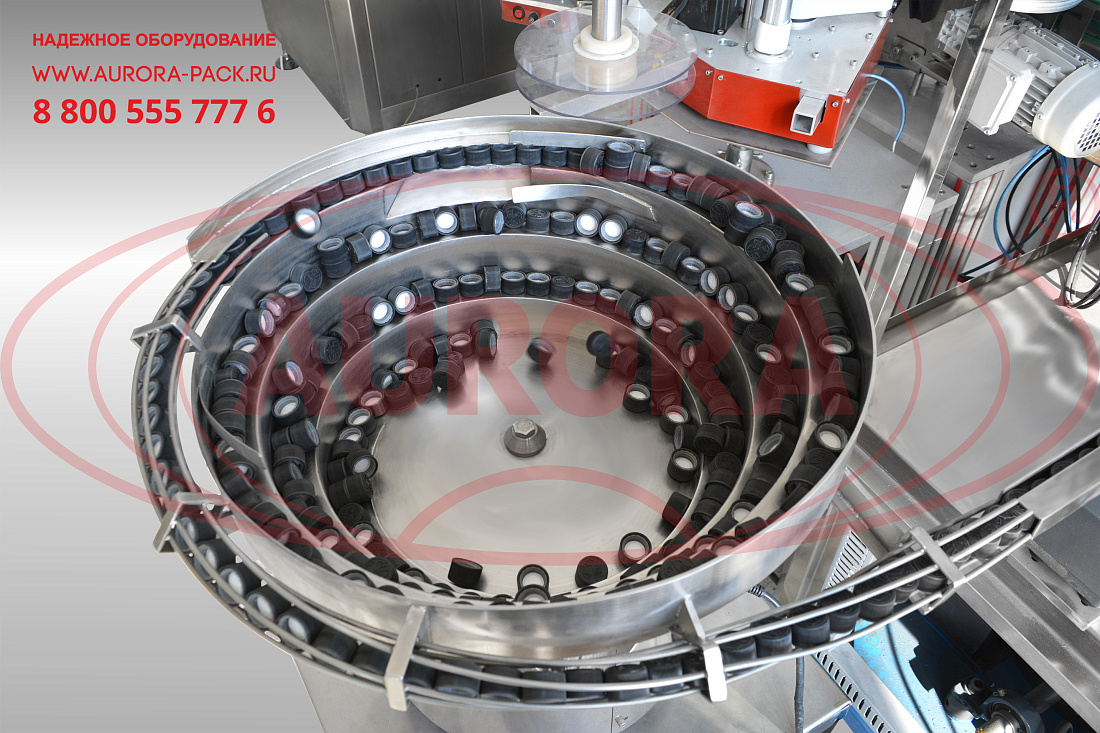

- Ориентатор колпачков;

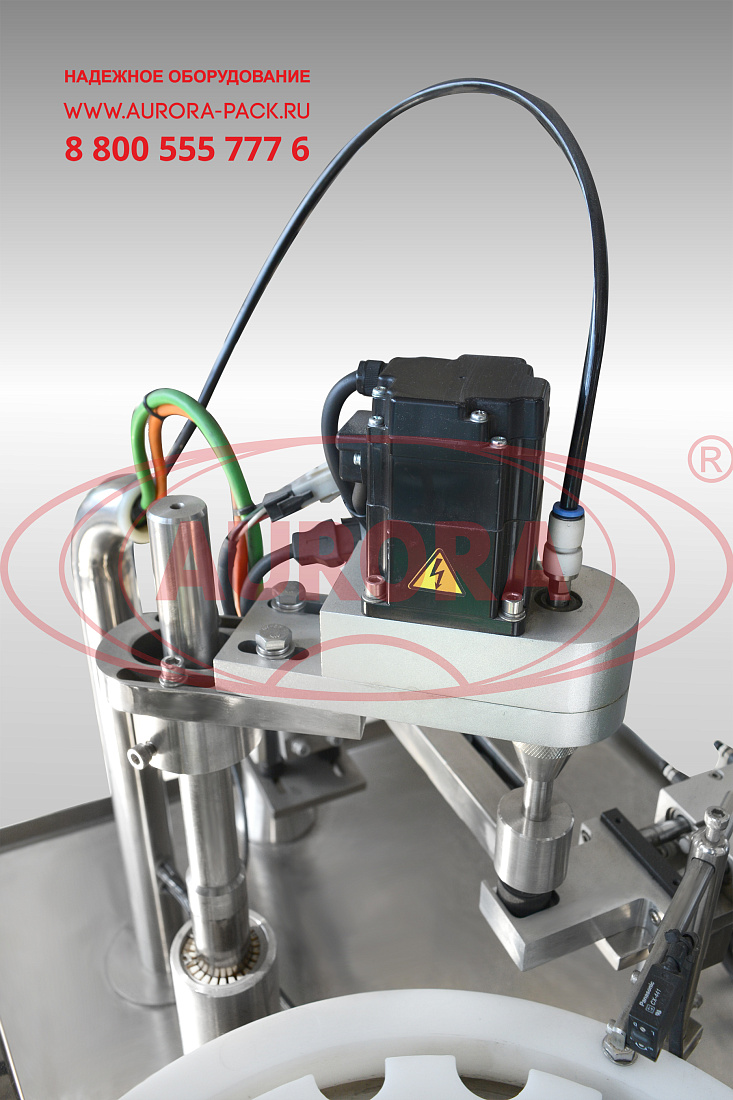

- Технологическая зона укупорки;
- Светосигнальная колонна;
- Панель управления;
- Поворотная звезда.
Преимущества
- Параллельное выполнение процессов розлива, подачи шариков, установки колпачков и укупорки;
- Высокоточное дозирование продукта с минимальной погрешностью;
- Автоматизация процессов подачи шариков и колпачков, благодаря наличию ориентаторов;
- Деликатная закрутка колпачков с заданным моментом;
- Синхронизация работы узлов.
Универсальность
Моноблок может использоваться для фасовки и упаковки жидкостей в разноформатные флаконы. Для переналадки требуется установить сменную оснастку. В комплект поставки включены сменные поворотные звезды, которые позволяют применять машину для работы с пятью видами флаконов.
Удобство работы

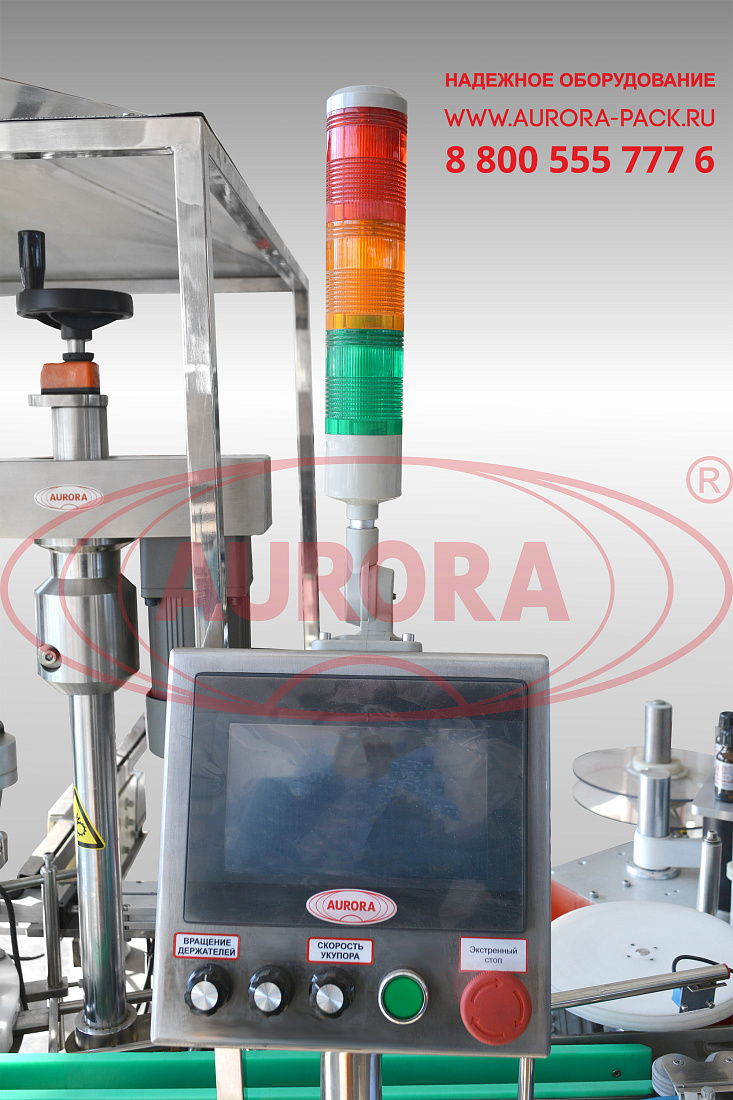

Высокотехнологичная панель оператора с сенсорным экраном и цветным меню позволяет легко и быстро настраивать работу каждого узла моноблока и устанавливать оптимальную циклопрограмму.
Варианты исполнения

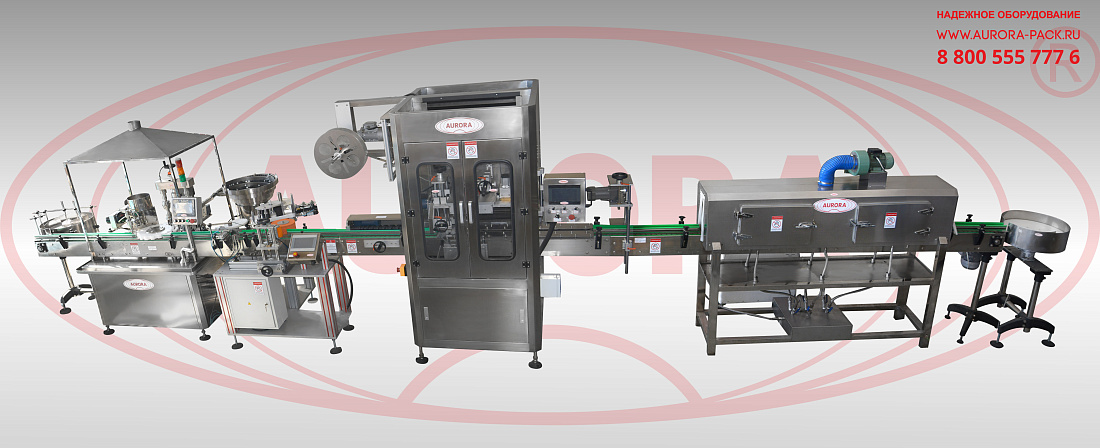

Оборудование выпускается в комплектации с системой этикетировки, маркиратором, накопительными столами и другими установками, которые позволяют расширить функциональные возможности машины.
Безопасность
Моноблок изготовлен в строгом соответствии с требованиями стандарта GMP. В производстве мы используем только качественные материалы и комплектующие, что обеспечивает стабильность работы машины, отсутствие сбоев и безопасность эксплуатации — как для упаковываемого продукта, так и для обслуживающего персонала.
Отрасль: |
|
Производительность, шт/ч, до: | 1500 |
Материал тары: | Стеклянный |
Количество типоразмеров флаконов, шт.: | 6 |
Объём тары, мл: | 10/15/25/30 |
Тип дозатора: | Перистальтический |
Диапазон розлива, мл: | 10-30 |
Количество насосов дозирования, шт.: | 2 |
Тип перистальтических головок: | YZ-1515х |
Модель трубки: | 17# |
Погрешность дозирования, %, до: | ±3 |
Укупорка колпачка: | Закрутка |
Тип ориентатора колпачков: | Виброориентатор |
Тип ориентатора подачи шарика в тару: | Виброориентатор |
Тип транспортера: | Пластинчатый линейный |
Ширина транспортерной ленты, мм: | 80-82 |
Потребляемая мощность, кВт: | 2 |
Напряжение питания, В/Гц: | 220/50 |
Давление сжатого воздуха, МПа: | 0,6-1,0** |
Габариты, мм: | 1850х1800х2100 |
Вес не более, кг: | 400 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
