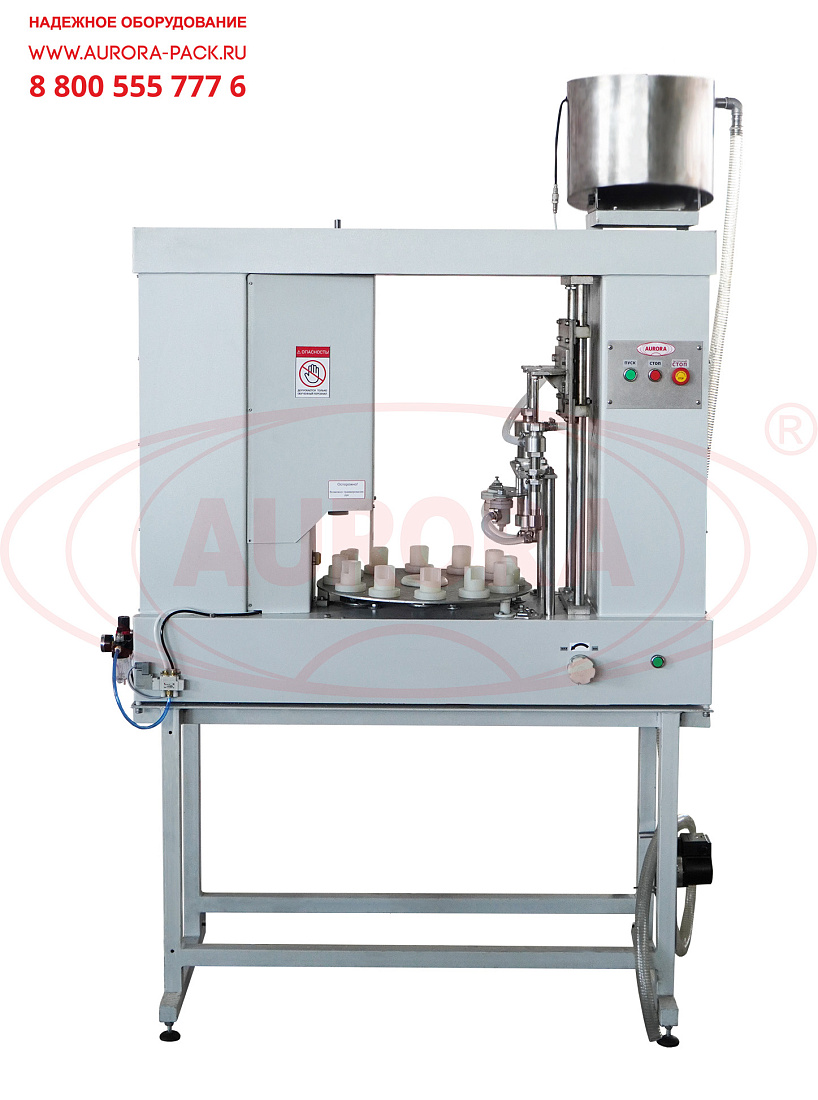

Специализированное оборудование для розлива мыльных пузырей в пластиковые флакончики и укупорки колпачками с аппликаторами. Моноблок оснащен системой дозирования, станцией укупорки и промежуточной емкостью для продукта. Рабочие узлы компактно размещены на станине с опорной рамой.

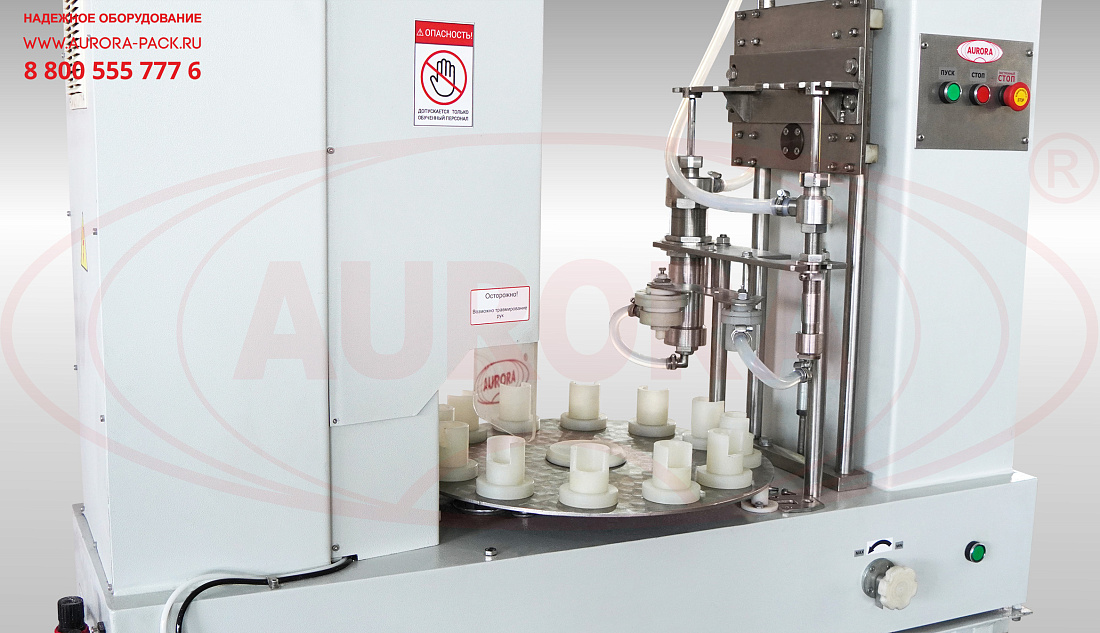

Система розлива поршневого типа с высокой точностью фасует различные жидкости, в том числе склонные к вспениванию. Розлив выполняется одновременно в два флакона. Укупорочная головка роликового типа быстро и точно закручивает колпачки с заданным моментом. Подача тары и установка колпачков осуществляются вручную.

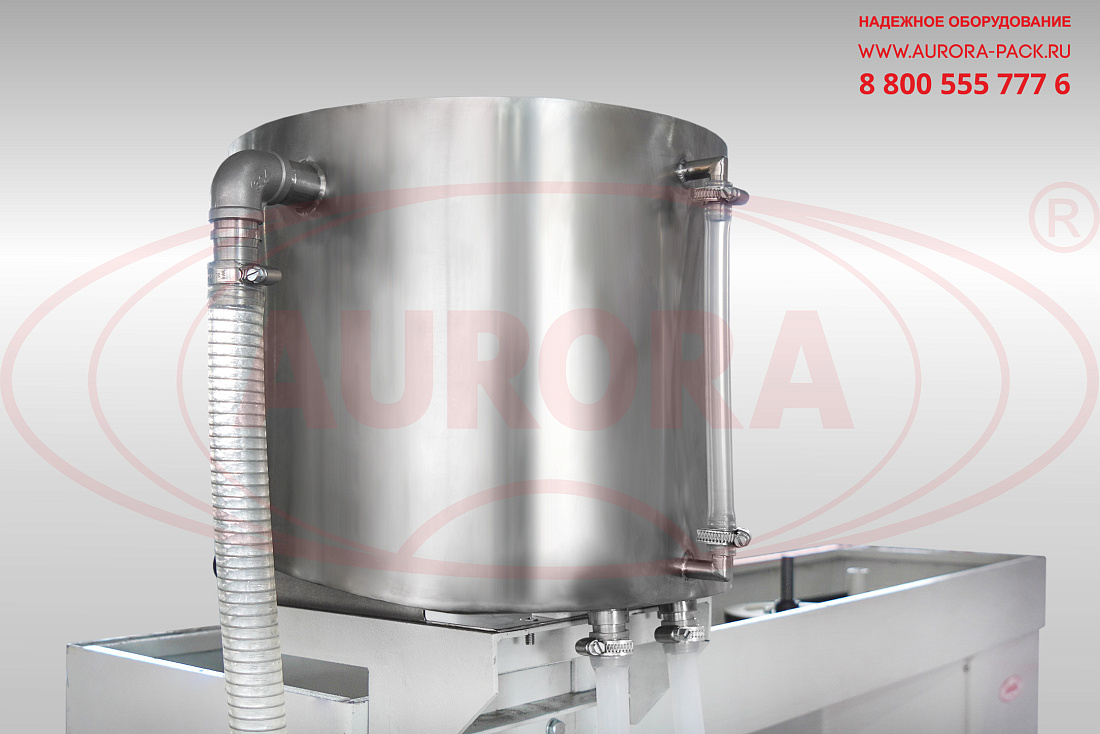

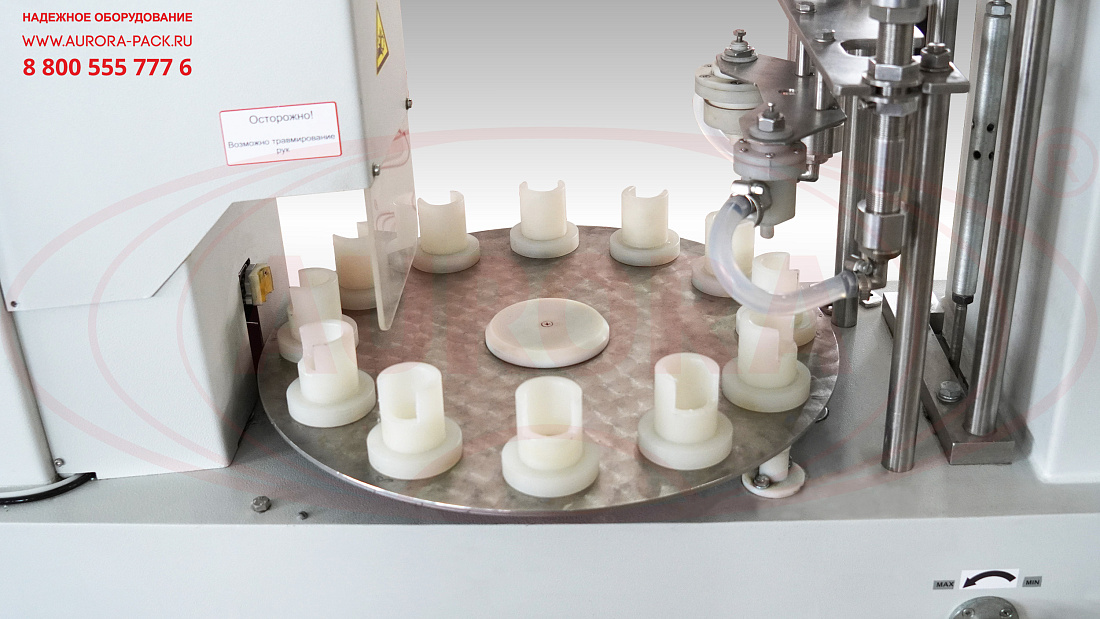

Перемещение тары реализуется 12-позиционной поворотной звездой. Моноблок снабжен системой регулирования уровня жидкости в баке путем включения и отключения насоса. При индикации поплавкового датчика нижнего уровня происходит включение насоса и подкачка продукта в емкость до достижения верхнего уровня, заданного поплавковым датчиком верхнего уровня. Машина развивает высокую скорость работы, имеет доступный интерфейс управления, отличается простотой в уходе и обслуживании.
При движении штока вверх в полости цилиндра дозатора создается вакуум, который открывает встроенный обратный клапан и заставляет продукт по-ступать из уровневой емкости через встроенный обратный клапан в полость цилиндра дозатора. При этом встроенный в цилиндр обратный клапан, рас-пределяющий дозируемый раствор во флаконы, перекрывается. При движе-нии штока вниз создается давление, благодаря которому встроенный в ци-линдр обратный клапан открывается, и дозируемый продукт из полости ци-линдра дозатора, распределяясь по ним, попадает во флакон, а встроенный в поршень обратный клапан перекрывается. Электродвигатель через червяч-ный редуктор вращает концевой вал и перемещает каретку из исходного верхнего положения в нижнее. Оператор устанавливает колпачок на флакон, после чего тара перемещается в зону укупорки. Ролики головки плотно об-жимают колпачок, затем срабатывают электродвигатели, и колпачок закру-чивается с заданным моментом.
Система розлива поршневого типа с высокой точностью фасует различные жидкости, в том числе склонные к вспениванию. Розлив выполняется одновременно в два флакона. Укупорочная головка роликового типа быстро и точно закручивает колпачки с заданным моментом. Подача тары и установка колпачков осуществляются вручную.
Перемещение тары реализуется 12-позиционной поворотной звездой. Моноблок снабжен системой регулирования уровня жидкости в баке путем включения и отключения насоса. При индикации поплавкового датчика нижнего уровня происходит включение насоса и подкачка продукта в емкость до достижения верхнего уровня, заданного поплавковым датчиком верхнего уровня. Машина развивает высокую скорость работы, имеет доступный интерфейс управления, отличается простотой в уходе и обслуживании.
Назначение и область применения
Моноблок предназначен для дозированной подачи пенящейся жидкости во флаконы с их последующей укупоркой винтовыми колпачками. Машина применяется для розлива мыльных пузырей.Принцип работы
После включения системы привода хода штока объемного поршневого дозатора шток начинает совершать возвратно-поступательные вертикальные движения.При движении штока вверх в полости цилиндра дозатора создается вакуум, который открывает встроенный обратный клапан и заставляет продукт по-ступать из уровневой емкости через встроенный обратный клапан в полость цилиндра дозатора. При этом встроенный в цилиндр обратный клапан, рас-пределяющий дозируемый раствор во флаконы, перекрывается. При движе-нии штока вниз создается давление, благодаря которому встроенный в ци-линдр обратный клапан открывается, и дозируемый продукт из полости ци-линдра дозатора, распределяясь по ним, попадает во флакон, а встроенный в поршень обратный клапан перекрывается. Электродвигатель через червяч-ный редуктор вращает концевой вал и перемещает каретку из исходного верхнего положения в нижнее. Оператор устанавливает колпачок на флакон, после чего тара перемещается в зону укупорки. Ролики головки плотно об-жимают колпачок, затем срабатывают электродвигатели, и колпачок закру-чивается с заданным моментом.
Основные элементы
- Опорная рама;
- Станина;
- Привод подачи;
- Распределительный вал;
- Автоматический магазин флаконов;
- Узел укупорки;
- Узел розлива;
- Система регулирования дозы;
- Панель управления.
Преимущества
- Высокая производительность — до 3000 шт/час;
- Реализация цикла операций «розлив-перемещение тары-укупорка» в непрерывном режиме;
- Одновременное наполнение двух флакончиков;
- Наличие промежуточной емкости с датчиком уровня продукта;
- Простота настройки, использования и очистки.
Универсальность
Машина может использоваться для розлива мыльных пузырей в различные по объему и форме флаконы. Подстаканники для тары могут заменяться на сменные, что позволяет переналаживать установку.Удобство работы

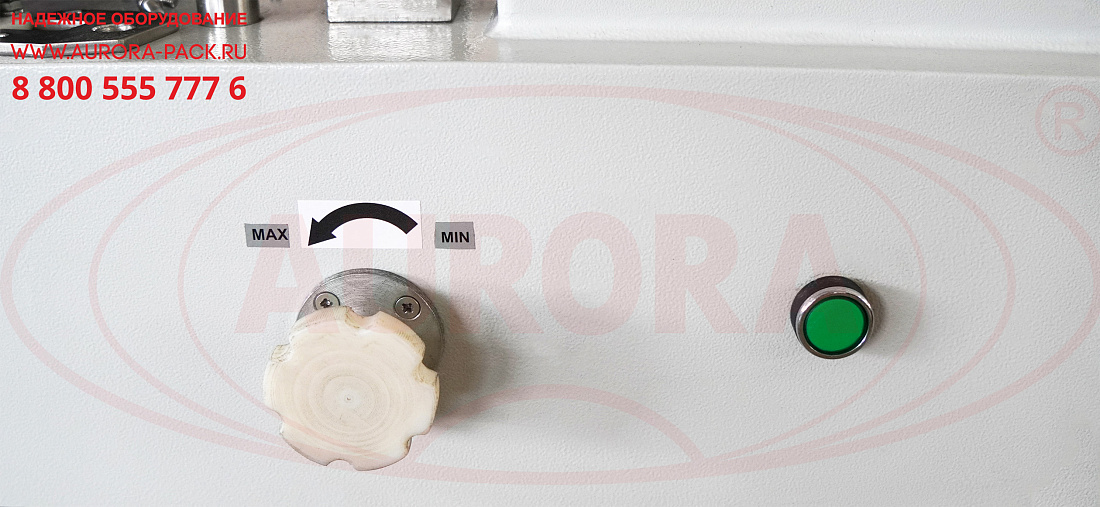

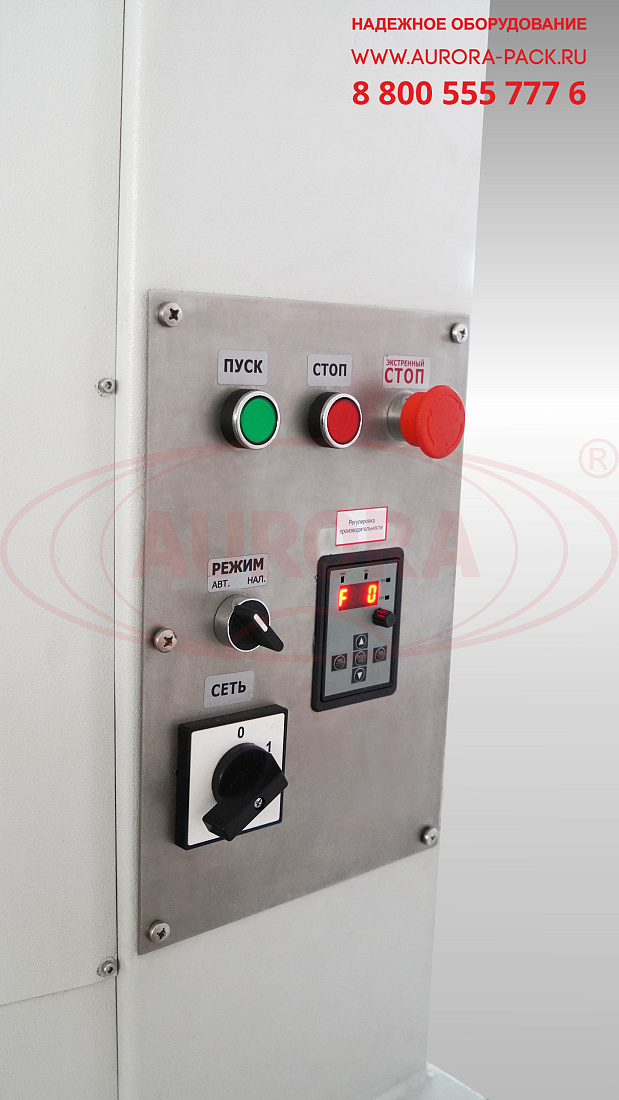

Моноблок оснащен блоком управления с регулятором частоты, кнопками запуска и остановки, переключателем режимов («Автомат/Наладка») и сетевым выключателем. Регулирование объема выдаваемой дозатором дозы выполняется за счет изменения хода поршней дозаторов. Эргономичное исполнение позволяет операторам удобно выполнять сопутствующие ручные операции (подачу тары, установку колпачков и съем укупоренных флаконов).Варианты исполнения
Данная модель может быть адаптирована к розливу косметических, химических и других продуктов в разноформатную тару. Количество разливочных сопел и укупорочных головок может быть увеличено по запросу. При необходимости мы изготавливаем сменную оснастку.Безопасность

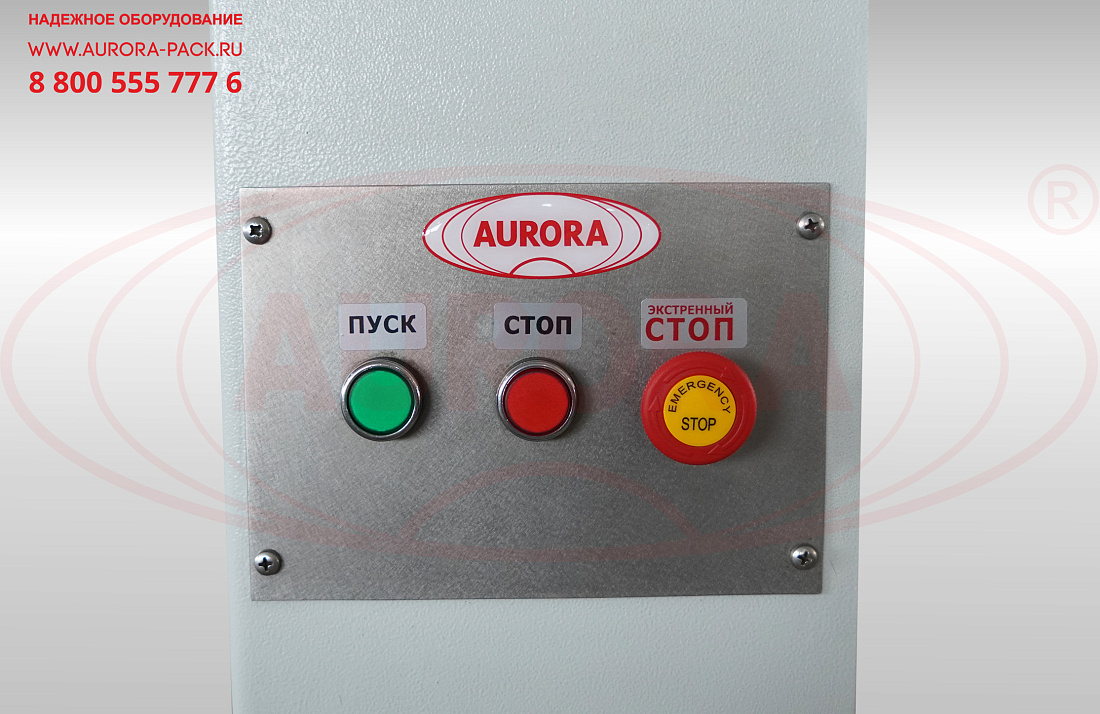

Моноблок оснащен функцией «Экстренный стоп», которая позволяет быстро и без рисков остановить работу оборудования при возникновении нештатной ситуации на производственной площадке. Зоны розлива и укупорки выполнены с защитными кожухами, препятствующими попаданию рук оператора к основным механизмам во время работы.Отрасль: |
|
Типы колпачков: | Пластиковые |
Методы укупорки: | Закрутка с заданным моментом |
Емкость магазина флаконов, шт.: | 12 |
Напряжение питания, В: | 220 |
Потребляемая мощность, Вт, не более: | 700 |
Производительность, шт./час, до: | 3000 |
Габаритные размеры моноблока, мм: | 1287х404х2100 |
Дозировка, мл: | 45 |
Диапазон температур рабочего помещения, град. ºС: | 16 - 24 |
Требуемое давление воздуха компрессора, МПа: | 0,8-1,0 |
Вес, кг: | 198 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
