Профессиональное решение, разработанное специалистами завода АВРОРА с учётом всех нюансов розлива жидкостей для аромадиффузоров. Многофункциональный моноблок серии «МАСТЕР» автоматически выполняет полный комплекс фасовочно-упаковочных операций: подачу флаконов, розлив жидкости, позиционирование внутренних резиновых пробок и внешних ПЭТ-колпачков, а также наклеивание на тару прозрачных круговых этикеток.
Высокая производительность оборудования достигается за счет ряда конструктивных особенностей. Дозирующий узел оснащен двумя потоками, на каждом из которых установлено по 4 сопла. Благодаря такому решению розлив осуществляется одновременно в 8 флаконов. Участок укупорки оснащен двумя механизмами забивки пробок, двумя механизмами установки колпачков и двумя укупорочными головками для закрутки колпачков. Работа узлов реализуется параллельно, что также позволяет развивать высокую скорость выполнения процессов.
Моноблок розлива наполнителей для диффузоров оптимален для средних и крупных производств. Широкая универсальность оборудования обеспечивается возможностью проведения переналадки под тару и колпачки различного формата. Комплекс оснащен современной системой управления с удобным меню и развитым интерфейсом.
Высокая производительность оборудования достигается за счет ряда конструктивных особенностей. Дозирующий узел оснащен двумя потоками, на каждом из которых установлено по 4 сопла. Благодаря такому решению розлив осуществляется одновременно в 8 флаконов. Участок укупорки оснащен двумя механизмами забивки пробок, двумя механизмами установки колпачков и двумя укупорочными головками для закрутки колпачков. Работа узлов реализуется параллельно, что также позволяет развивать высокую скорость выполнения процессов.
Моноблок розлива наполнителей для диффузоров оптимален для средних и крупных производств. Широкая универсальность оборудования обеспечивается возможностью проведения переналадки под тару и колпачки различного формата. Комплекс оснащен современной системой управления с удобным меню и развитым интерфейсом.
Назначение и область применения

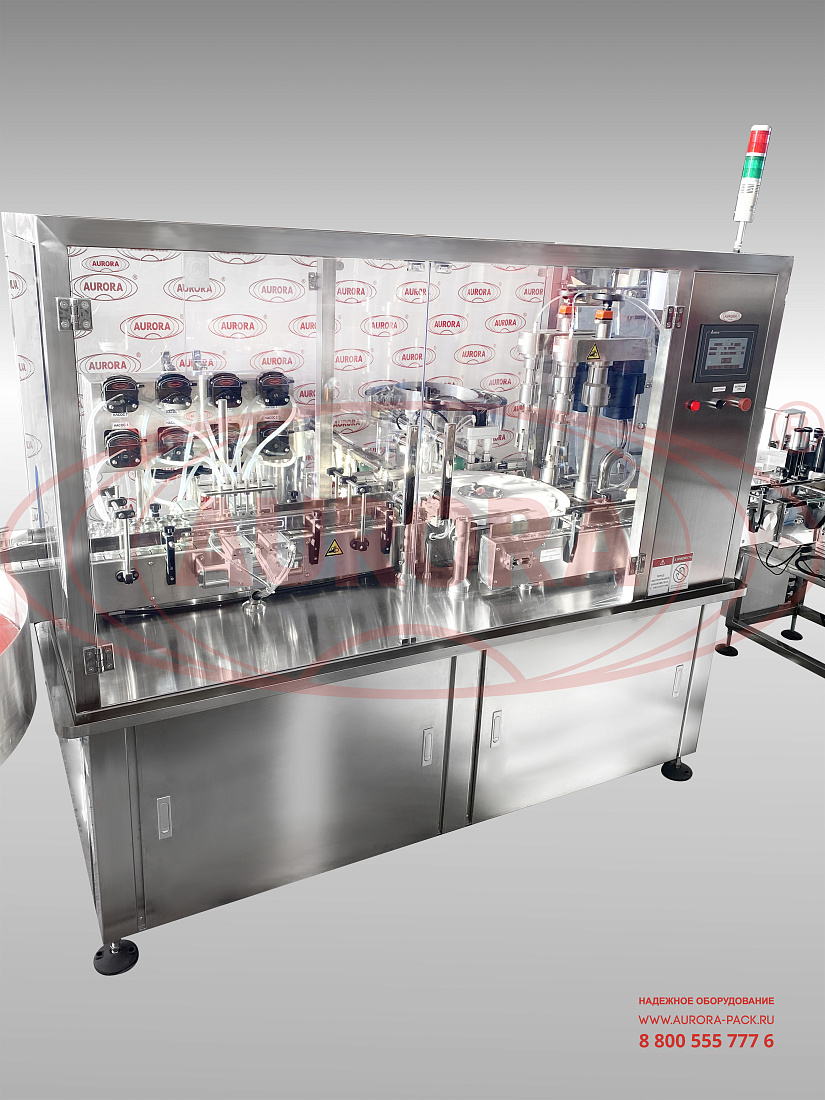

Автоматический моноблок розлива и укупорки марки «МАСТЕР» мод. МЗ-400ЕД предназначен для дозированной подачи продукта в цилиндрические флаконы, ориентирования пробок и колпачков, забивки пробок, закрутки колпачков на флаконы и нанесения на тару этикеток. Оборудование применяется для розлива ароматических концентратов и парфюмерных жидкостей для интерьерных диффузоров, а также может использоваться в производстве косметической продукции.Принцип работы
Флаконы, перемещаясь по транспортеру, двигаются в зону дозирования, где распределяются по двум потокам при помощи направляющих. Розлив производится восьмью дозирующими головками с соплами. Датчик тары контролирует подачу флаконов в зону дозирования, подавая сигнал на срабатывание отсекателей. Далее наполненные флаконы равномерно распределяются в пазах делительного диска, с помощью которого передвигаются в технологическую зону укупорки. Сначала тара подается в зону установки пробки, где изделия, поступающие по склизу из ориентатора, с помощью устройства захвата переносятся и укупориваются на флакон. Затем тара перемещается в зону установки колпачка, где специальный механизм производит накидывание колпачка на горло флакона. Наличие флакона в позиции определяет датчик наличия тары. После укупорки флаконы передвигаются в зону закрутки, где укупорочные головки производят закрутку колпачков на двух флаконах сразу. Далее тара переходит на транспортер, по которому перемещается в зону этикетирования. Выдача этикетки контролируется работой датчика наличия тары. Сразу после нанесения этикетка равномерно разглаживается по поверхности флакона. Полностью упакованная тара перемещается на стол выгрузки.Основные элементы
- Корпус с пневмо- и электрокомпонентами;
- Поворотный стол подачи тары;
- Зона дозирования;
- Зона укупорки;

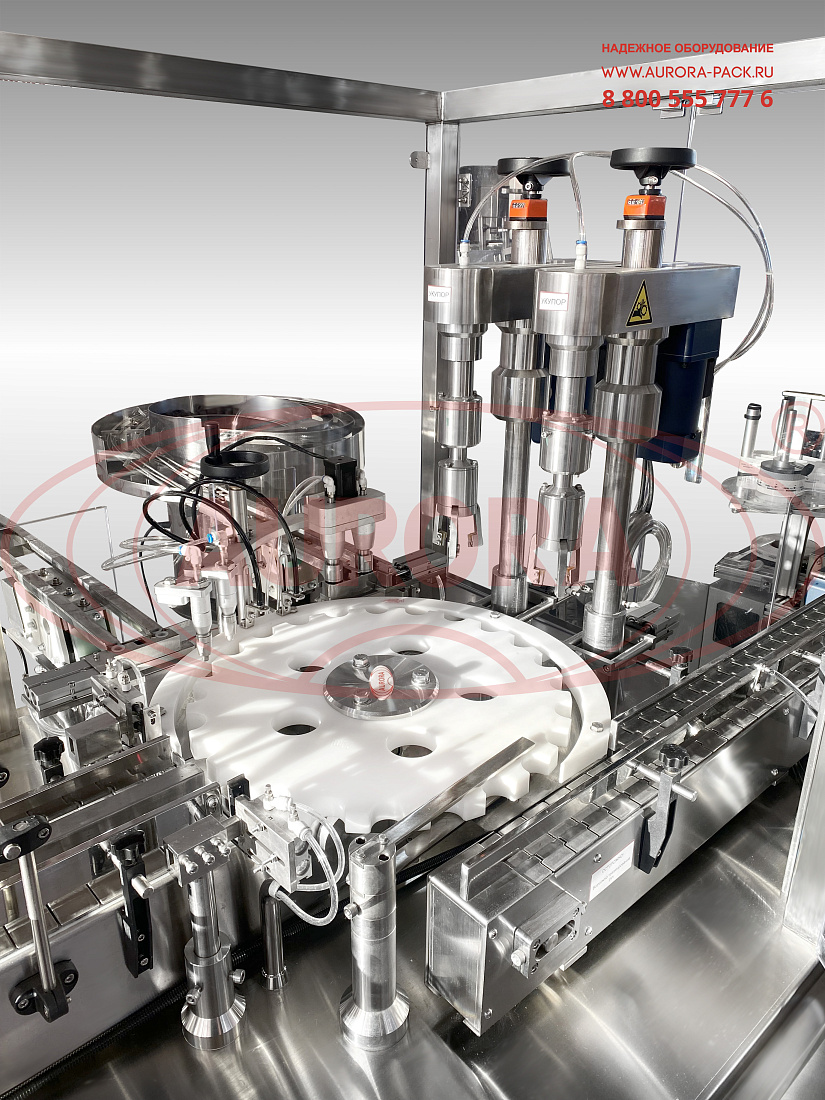

- Делительный диск;

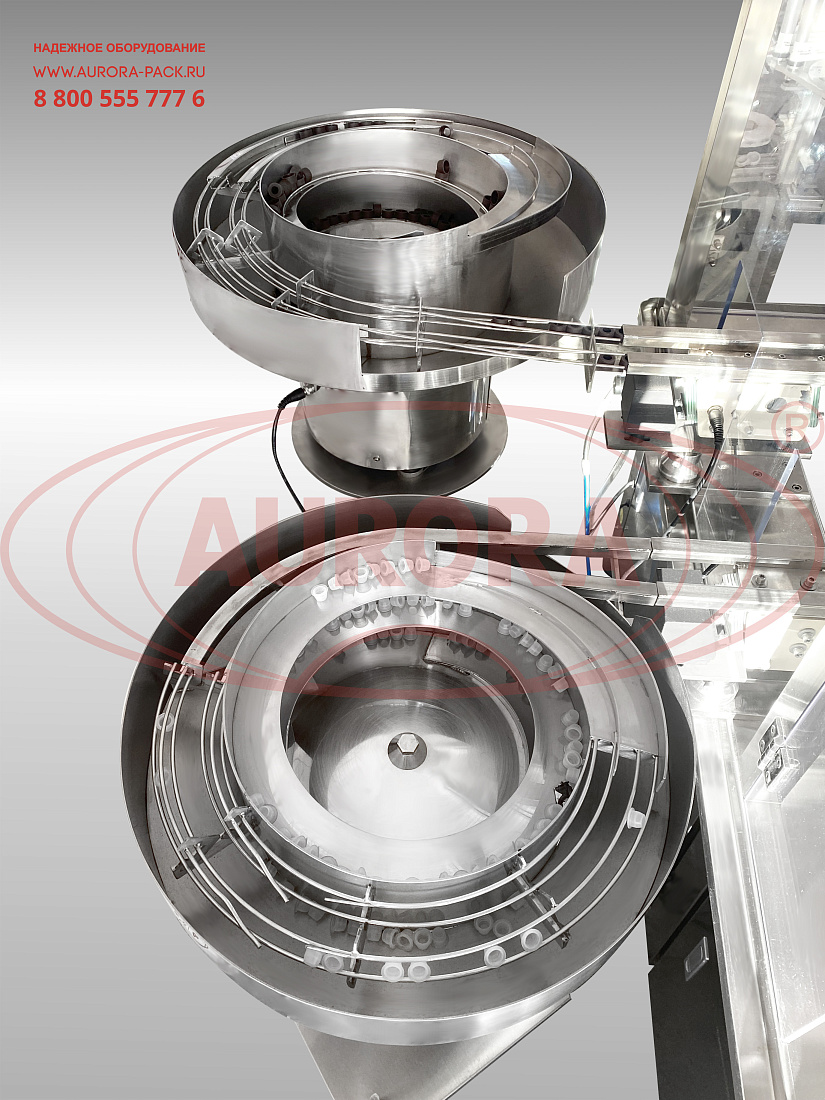

- Ориентатор пробок;
- Ориентатор колпачков;
- Зона этикетирования;
- Транспортер линейный;
- Поворотный стол выгрузки тары;
- Блок управления.
Преимущества
- Высокая производительность – до 4000 шт/час;
- Одновременное наполнение сразу 8 флаконов;
- Быстрое пошаговое выполнение укупорочных операций за счет оснащения делительным диском;
- Возможность переналадки под разноформатные флаконы и укупорочные изделия;
- Простота и удобство настройки и управления.
Универсальность
В представленной комплектации моноблок адаптирован к розливу аромажидкостей в стеклянные флаконы объемом 30, 50 и 100 мл. Переход на другой формат осуществляется за счет установки сменного комплекта оснастки. По запросу мы изготавливаем комплекты переналадки под флаконы и колпачки разных форматов.Удобство работы
Управление всеми узлами моноблока производится с помощью единой панели, расположенной в зоне дозирующего блока. В меню устройства в режиме реального времени отображается информация о количестве изготовленной продукции и другие статистические данные. В окне ручной настройки можно проверить работоспособность отдельных элементов моноблока и произвести пробный розлив и укупорку флаконов.Варианты исполнения
Оборудование для розлива наполнителей для диффузоров выпускается в различных модификациях. Для небольших производств оптимальным станет вариант исполнения с 2-4 дозирующими соплами, с одним механизмом подачи колпачков и одной укупорочной головкой. Для достижения более высокой производительности возможна комплектация машины дополнительными соплами и двухпоточной станцией этикетирования. По запросу в комплект поставки может быть включена термоупаковочная станция для создания групповых транспортировочных упаковок с продукцией из пленки.Безопасность
Оборудование для розлива изготавливается с учетом всех требований, предъявляемых к безопасности промышленного оснащения, и при соблюдении надлежащих условий эксплуатации не вызывает угрозы для жизни и здоровья персонала. Качество материалов, используемых при производстве, подтверждено соответствующими документами (сертификатами, паспортами, декларациями соответствия).Отрасль: |
|
Автоматический моноблок розлива и укупорки марки «МАСТЕР» мод. МЗ-400ЕД: | |
Производительность, шт./ч, до (на флаконе 50 мл): | 4000* |
Тип флакона: | Цилиндрический |
Материал тары: | Стекло |
Объём тары, мл: | 30,50(2 шт),100 |
Внутренний диаметр горла тары, мм: | 15 |
Внешний диаметр горла тары, мм: | 17 |
Диаметр крышки, мм: | 20 |
Тип дозатора: | Перистальтический |
Количество насосов дозирования, шт.: | 8 |
Тип перистальтических головок: | YZ-1515X |
Тип трубки: | Силиконовая |
Тип пробки: | ПЭТ |
Укупорки пробки: | Забивка |
Тип транспортера: | Пластинчатый линейный |
Ширина транспортерной ленты, мм: | 82,5 |
Потребляемая мощность, кВт до: | 3 |
Напряжение питания, В/Гц: | 220/380/50 |
Габариты моноблока, мм: | 800×1420×2140 |
Габариты ориентатора пробок, мм: | 1180×650×620 |
Габариты панели управления, мм: | 1510×510×320 |
Вес моноблока, кг: | 1120 |
Вес ориентатора колпачков, кг: | 116 |
Вес ориентатора пробок, кг: | 96 |

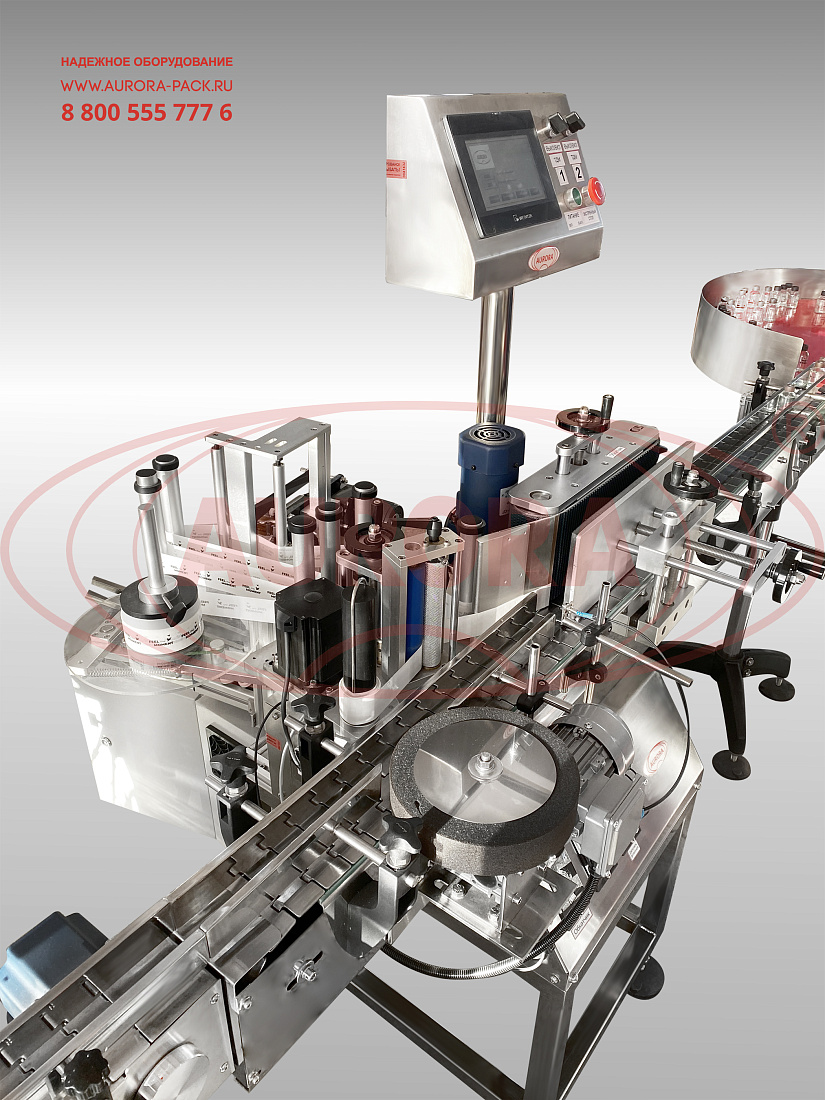

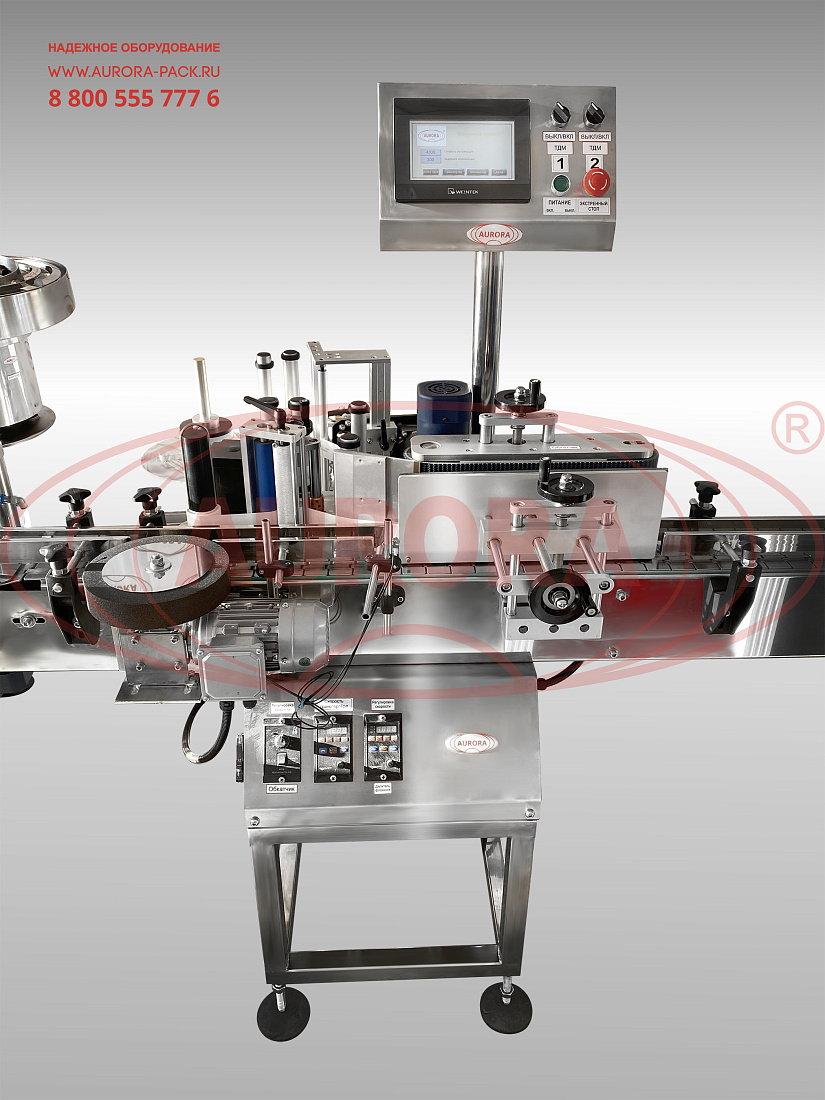

Автоматический этикетировщик мод. АЭ-10: | |
Производительность, шт/час (на флаконе 50 мл): | 4000* |
Тип этикетки: | Самоклеящаяся |
Скорость подачи этикетки, м/мин: | 3 - 15 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
