Линия для нанесения акцизных марок на горло бутылок АЭ
Вопросы по оборудованию
Остались вопросы? напишите нам
Автоматическая модульная этикетировочная линия серии АЭ-5 разработана с учетом всех требований к реализации процесса маркировки алкогольной продукции. Установка оснащена системой ориентирования тары, за счет которой акцизная марка наносится строго в требуемое место — либо между этикеткой и контрэтикеткой, либо напротив передней или задней этикетки.
Данная модель оснащена высокоточным аппликатором этикеток AURO-500+. Пневмофорсунка, установленная в месте нанесения марки, обдувает ее, в результате чего верхняя часть марки корректно позиционируется и не успевает приклеиться до обкатки. Верхний прижимной обкатчик деликатно разглаживает этикетку, обеспечивая ее надежное прилегание к бутылке.
Назначение и область применения
Линия предназначена для нанесения на стеклянные бутылки акцизных этикеток. Оборудование широко используется компаниями, выпускающими винно-водочную продукцию.
Принцип работы
Флаконы двигаются по транспортеру в зону ориентирования. При помощи кнопки «Инверсия» запускается ориентатор тары, и флаконы устанавливаются в необходимое положение. Положение тары определяется датчиком прижима и инверсионным датчиком. При включении кнопки «Инверсия» происходит поворот тары на 90˚. Нанесение этикетки на горлышко флакона осуществляется между этикеткой и контрэтикеткой. При отключенной кнопки «Инверсия» этикирование горлышка происходит напротив передней этикетки (со стороны замка бутылки). Далее флаконы двигаются по транспортеру в зону этикетировки. Аппликатор наносит этикетку на колпачок . Двигаясь далее по транспортеру, с помощью верхнего прижимного обкатчика этикетка прижимается к таре и раскатывается по колпачку и горлышку флакона.
Далее флакон движется на следующий технологический участок.
Основные элементы
- Панель управления;

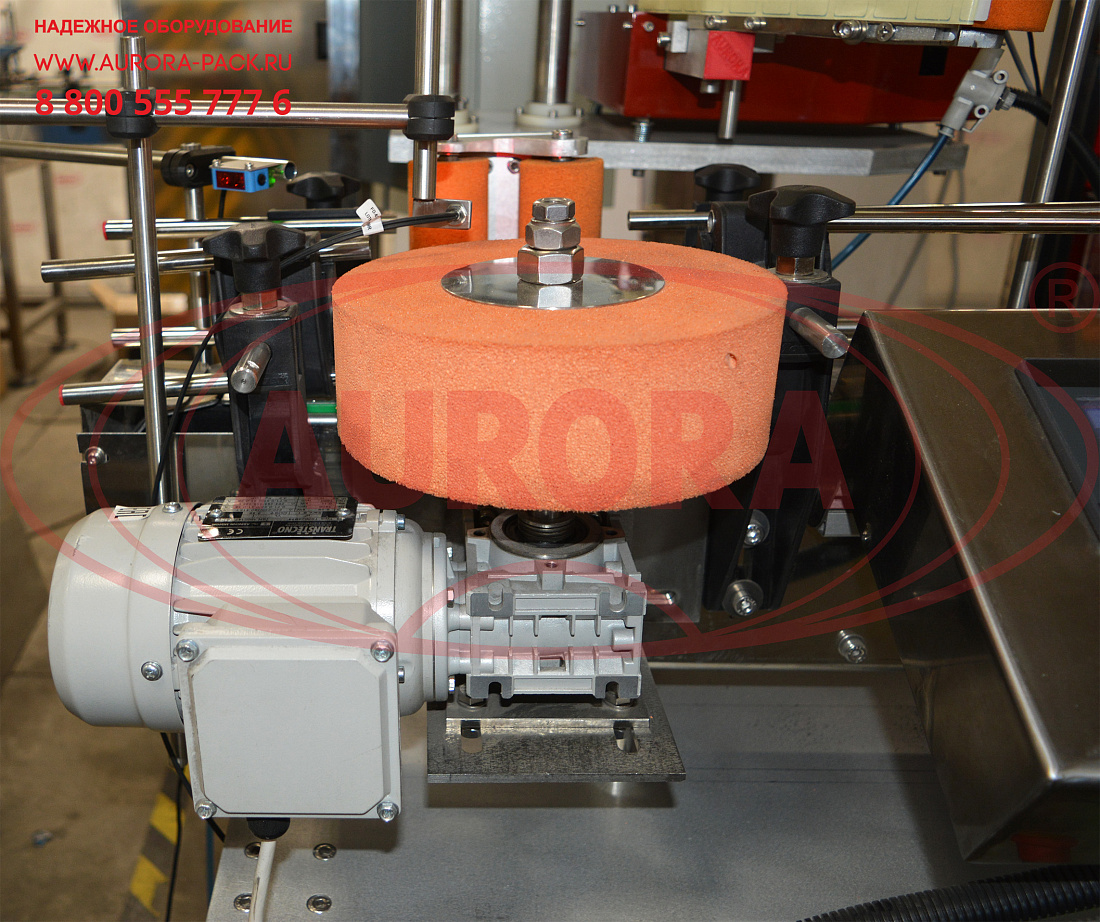

- Обкатчик;
- Датчик обкатчика (инверсионный);

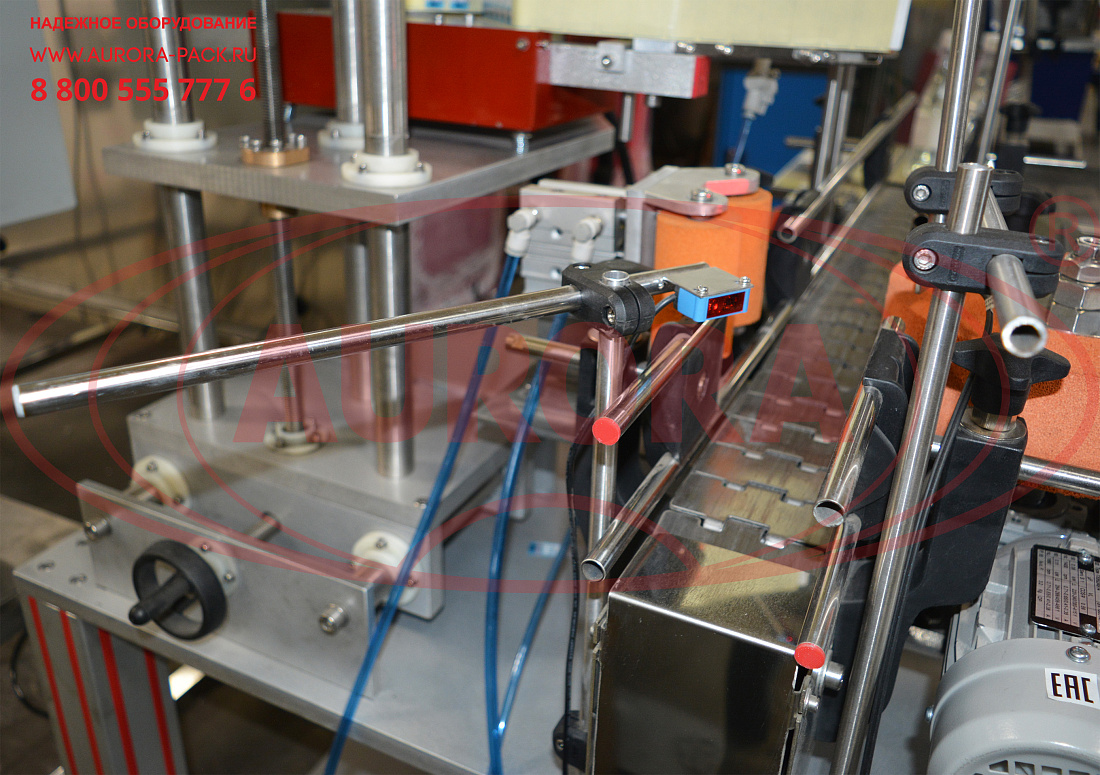

- Датчик прижима;
- Прижим;
- Датчик наличия тары;
- Нож;
- Ролик этикетки;
- Датчик этикетки;

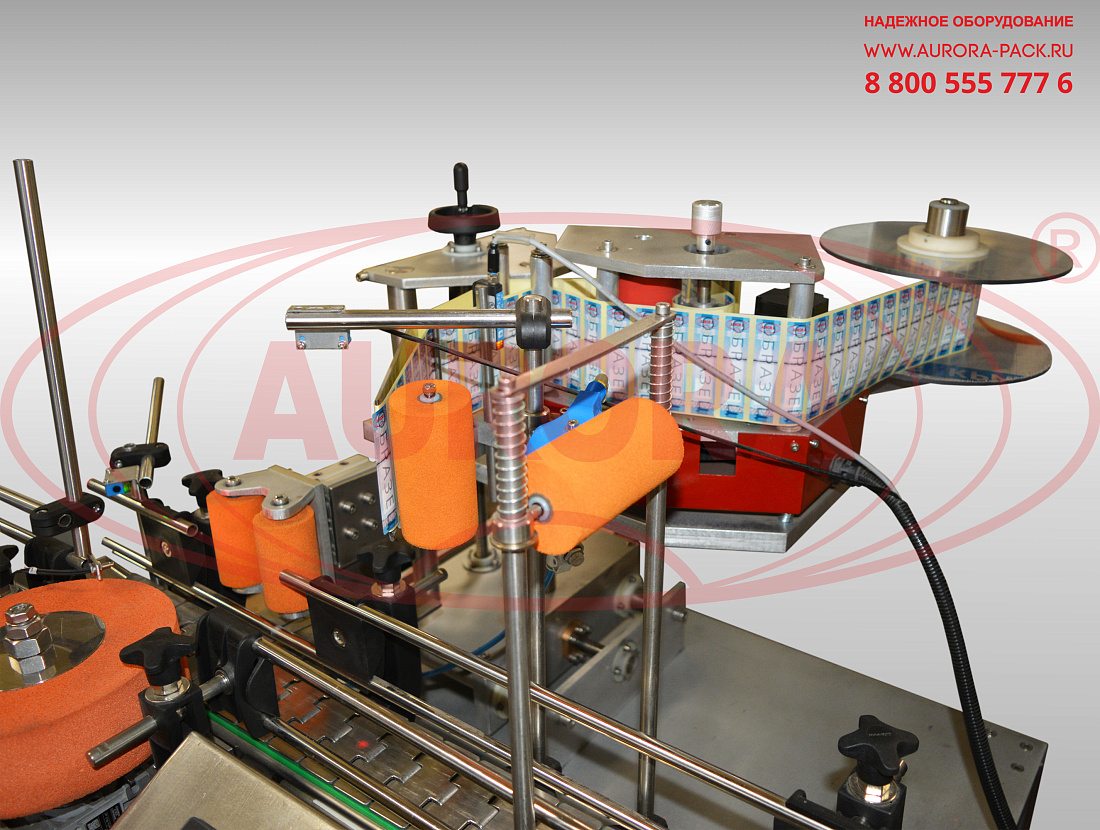

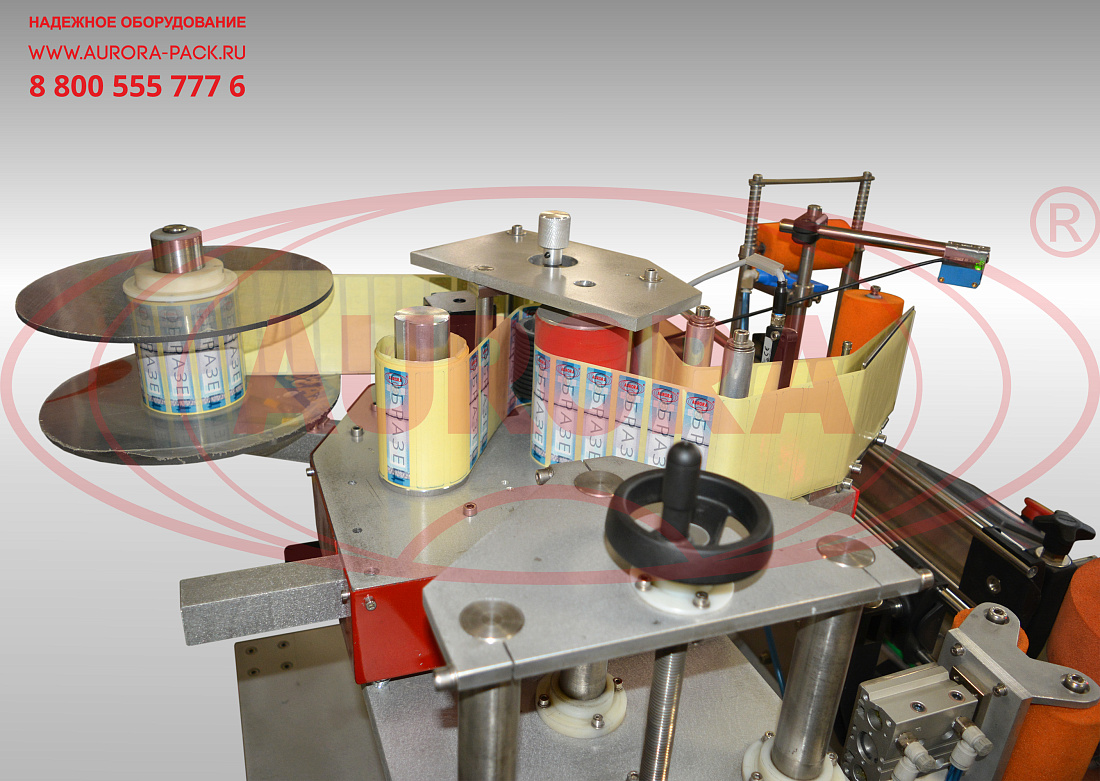

- Аппликатор;
- Верхний прижимной обкатчик;

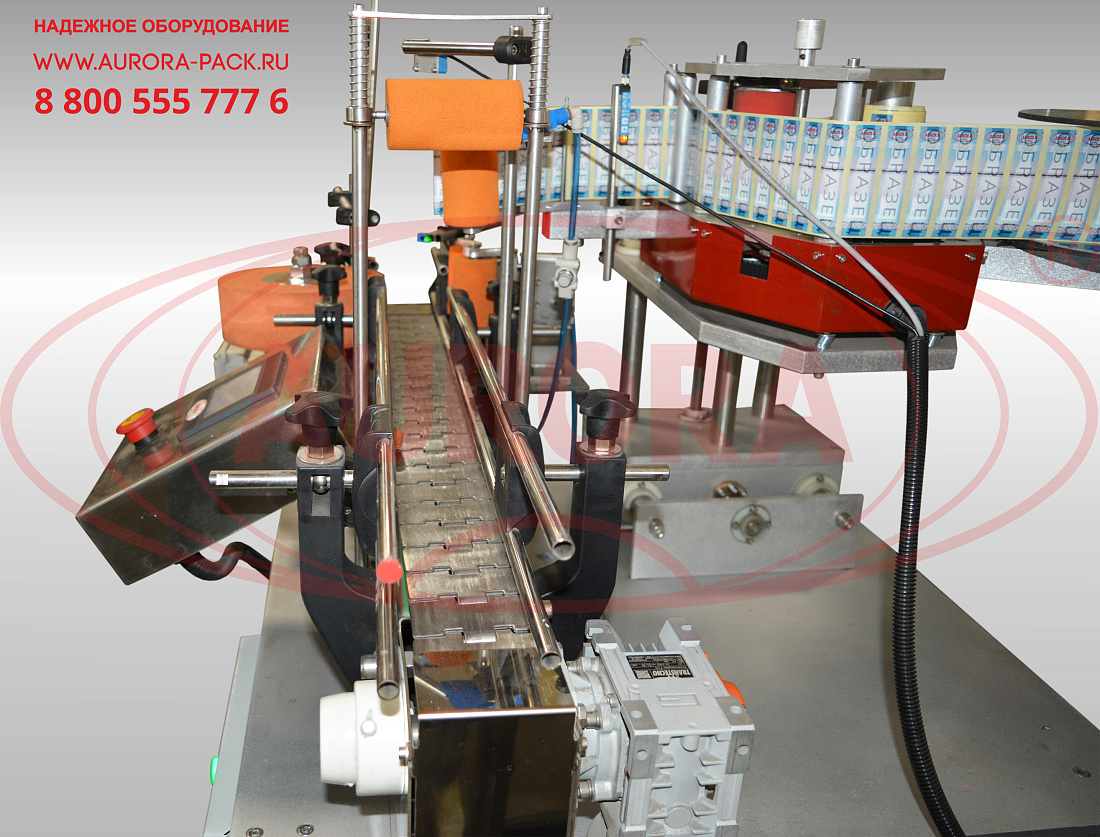

- Транспортер;
- Шкаф управления;
- Мультистойка X-Y-Z.
Преимущества
- Автоматическая ориентация и выравнивание положения тары;
- Высокая точность нанесения этикетки;
- Разглаживание лейбла сразу после нанесения;
- Компактная эргономичная конструкция;
- Возможность встраивания в комплексные упаковочные линии.
Универсальность
Узлы установки могут регулироваться в соответствии с высотой тары, что позволяет использовать ее для маркировки бутылок различного объема и формы.
Удобство работы
Управление всеми параметрами работы оборудования осуществляется посредством панели оператора с дружественным интерфейсом и цветным экраном с touch screen.
Варианты исполнения
Опционально линия может оснащаться станцией нанесения фронтальных и задних этикеток с датой, кольереток, а также круговых этикеток на самоклеящейся основе.
Безопасность
Встроенная система «Аварийный стоп» позволяет экстренно полностью остановить машину при возникновении чрезвычайных ситуаций.
Отрасль: |
|
Тип этикетки: | Самоклеящаяся не-прозрачная эти-кетка |
Тип аппликатора: | AURO-500+ |
Тип транспортера: | Пластинчатый, линейный |
Ширина транспортерной ленты, мм: | 80-82 |
Общая длина транспортера, мм: | 1000 |
Давление сжатого воздуха, МПа: | 0,6-0,8 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 0,8 |
Габаритные размеры, мм, не более: | 1000х1000х1350 |
Вес, не более, кг: | 150 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
