Розлив фруктовых, овощных и плодово-ягодных соков предполагает создание на производственном участке особых условий, отвечающих всем требованиям в области санитарии и стерильности. Триблок для розлива сока в стеклянную тару «Мастер», поставляемый компанией «Завод АВРОРА», реализует полный цикл процессов упаковки сока — от ополаскивания тары до укупорки в строгом соответствии с требованиями, предъявляемыми к установкам данного типа.

Прямая передача бутылок из зоны розлива в зону укупорки уменьшает время контакта продукта с воздухом, что обеспечивает его упаковку строго с заданными свойствами. Все элементы, контактирующие с продуктом, выполнены из качественной нержавеющей стали, разрешенной для применения в пищевых производствах.

Назначение и область применения

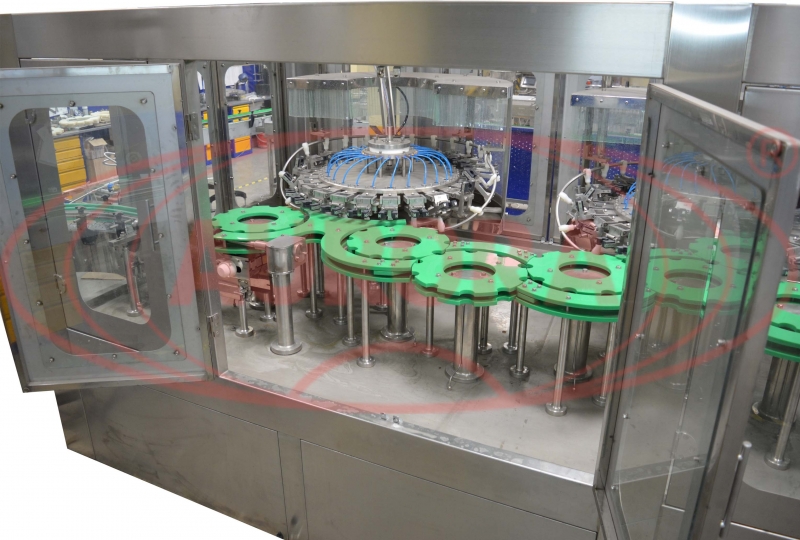

Триблок для розлива сока в стеклянную тару «Мастер» предназначен для мойки, сушки, розлива сока и укупорки стеклянных бутылок объемом от 330 до 500 мл. Сфера применения данной машины — крупные и средние предприятия пищевой отрасли.

Принцип работы

Ополаскивание и сушка

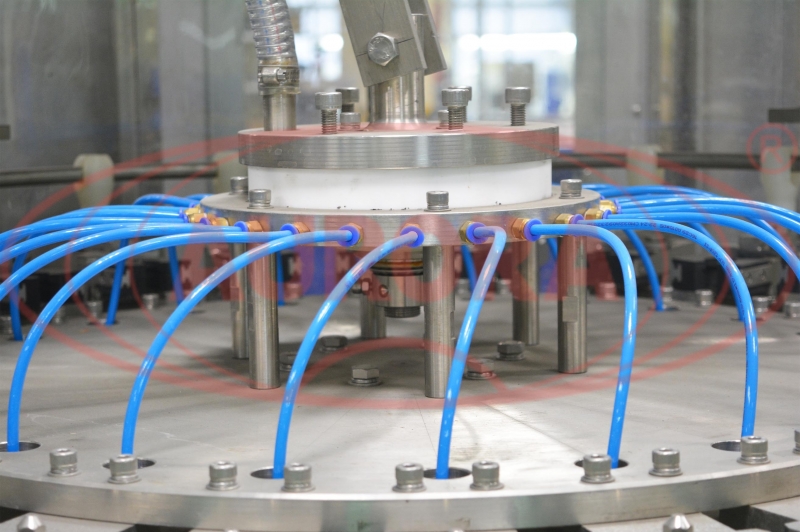

После входа в триблок бутылка попадает в шнек и распределяется по пазам входного барабана. Входной барабан подводит бутылку под зажимы диска механизма ополаскивания. Держатель ополаскивателя захватывает горловину бутылки и транспортирует по кругу, переворачивая при этом ее вверх дном. Бутылка ополаскивается изнутри и снаружи. Для ополаскивания изнутри под каждой бутылкой располагается сопло, к которому подведена трубка с жидкостью. Для ополаскивания с внешней стороны установлены форсунки. Продолжительность ополаскивания определяется настройками оборудования. После ополаскивания бутылки направляются в механизм сушки. Аналогично механизму ополаскивания они сушатся изнутри при помощи воздушных форсунок.

Розлив

После сушки бутылки направляются в механизм розлива, точно позиционируются под разливочной головкой и наполняются продуктом. В триблоке используется уровневый механизм дозирования. Объем наполнения определяется высотой погружения сопла в бутылку. После наполнения продуктом бутылка направляется в механизм укупорки.

Укупорка

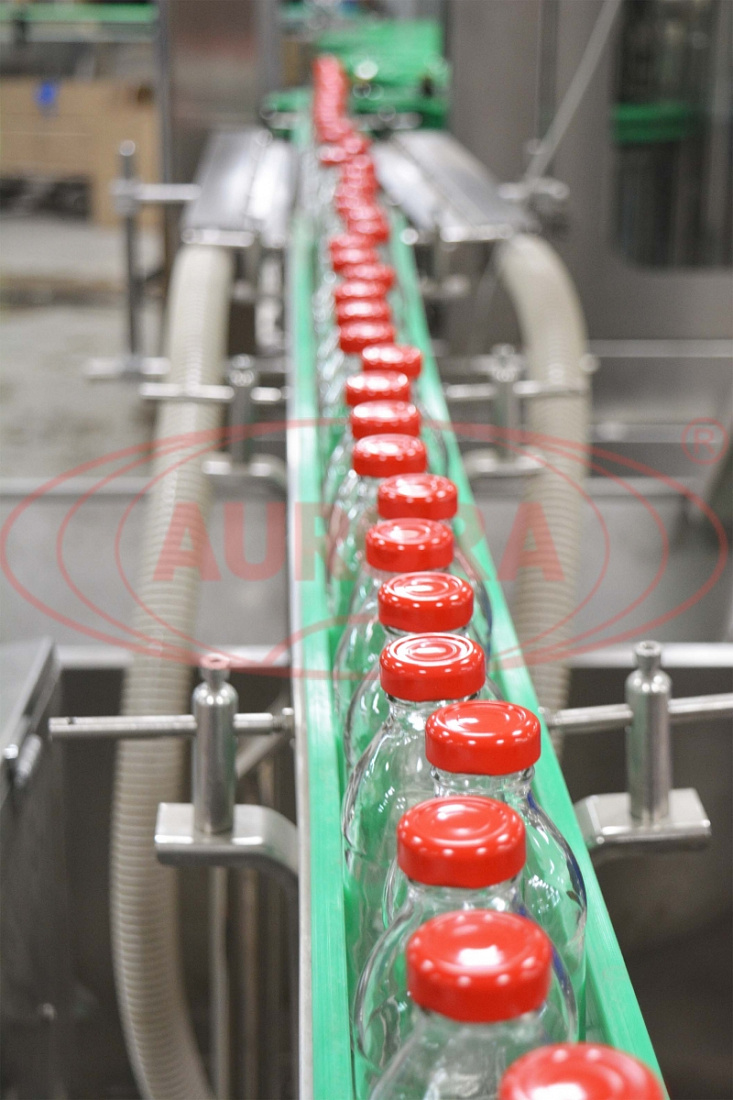

Перед входом в механизм бутылка снимает крышку с выхода желоба (склиза) подачи крышки. После укупорки, по конвейеру укупоренные бутылки с продуктом направляются в область обдува, где проводится внешняя сушка (воздушный нож). Пройдя все этапы, бутылки поступают на выход конвейера.

Основные элементы

  • Модуль ополаскивания
  • Модуль сушки
  • Модуль розлива
  • Модуль укупорки
  • Модуль ориентации крышки
  • Пульт управления
  • Блок обдувки

Преимущества

  • Абсолютное отсутствие риска загрязнения продукта во время розлива;
  • Составные части, контактирующие с продуктом, выполнены из качественной нержавеющей стали, пригодной для применения на пищевых производствах;
  • Весь производственный процесс розлива осуществляется в автоматическом режиме, не требует участия рабочего персонала;
  • Триблок легко встраивается в линии розлива;
  • Экономия трудовых и энергетических ресурсов.

Универсальность

Переналадка отдельных узлов триблока позволяет применять его для работы с разными типами тары и колпачков.

Удобство работы

Управление работой осуществляется при помощи сенсорной операторской панели. Все механизмы, расположенные внутри триблока, приводятся в движение с помощью одного электродвигателя с редуктором

Варианты исполнения

Данный триблок может подвергаться модификации:

- увеличение рабочих операций, от двух до пяти (четырехблок или мультиблок)

- исполнение для розлива спокойных жидкостей в ПЭТ и стеклянную тару

- исполнение для розлива медицинского спирта

- исполнение для розлива сладких газированных напитков в ПЭТ и стеклянную тару

- исполнение для розлива молока в ПЭТ и стеклянную тару

- исполнение для розлива водки

- исполнение для розлива пива в ПЭТ и стеклянную тару

- исполнение для розлива сока в ПЭТ тару

- исполнение для розлива бытовой и авто химии в ПЭТ тару

- исполнение для горячего розлива в ПЭТ и стеклянную тару

- исполнение для розлива агрессивных жидкостей в ПЭТ тару

Безопасность

Наличие внешнего ограждения и герметичного основания обеспечивает безопасность оператора и чистоту в процессе работы триблока.

Тип: ручной
Тип дозатора: Механические дозаторы
Тип наклеиваемой этикетки: этикетка на холодном клею
Тип этикетировщика: Ручные механические этикетировщики
Отрасль:
  • Пищевое производство

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
