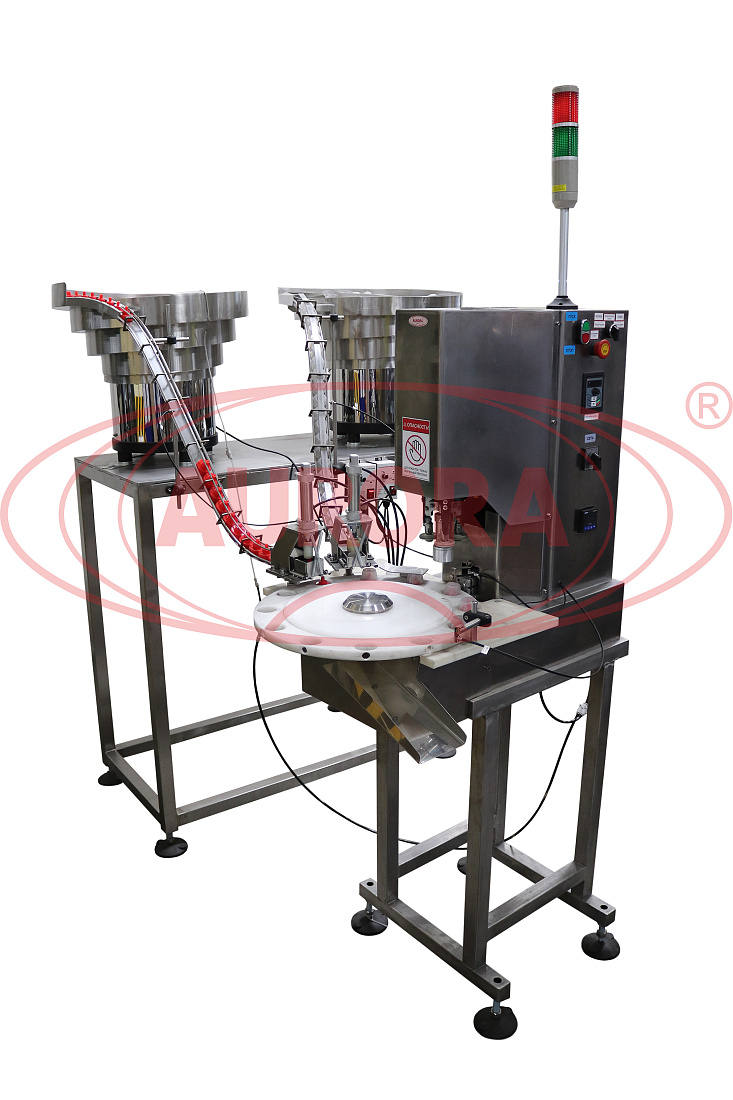

Станция сборки модели МЗ-400СИ — это широкоуниверсальная установка, выполняющая полный цикл сборки любых двухкомпонентных крышек. Оборудование представляет собой комплекс из двух ориентаторов вибрационного типа и сборочного автомата с 12-позиционным поворотным столом.

Установка укомплектована средствами «умной» автоматики: каждая рабочая позиция оснащена волоконно-оптическими датчиками, которые фиксируют наличие компонентов на позиции. Это обеспечивает точность и бесперебойность выполнения операций, исключая случаи брака сборки. В результате изделия поступают на участок укупорки тары в полностью готовом виде. Для достижения ровности сборки линия дополнена устройством выравнивания верхнего компонента. Информация о количестве выполненных рабочих циклов отображается на счетчике готовой продукции.

Назначение и область применения

Линия МЗ-400СИ предназначена для ориентирования, подачи и сборки двухкомпонентных колпачков. Установка особенно востребована в сфере производства пищевых продуктов, косметических средств и товаров бытовой химии — растительного масла, питьевой и газированной воды, соусов, жидкого мыла, средств для мытья посуды, шампуней, муссов для укладки волос и широкого спектра другой продукции.

Принцип работы

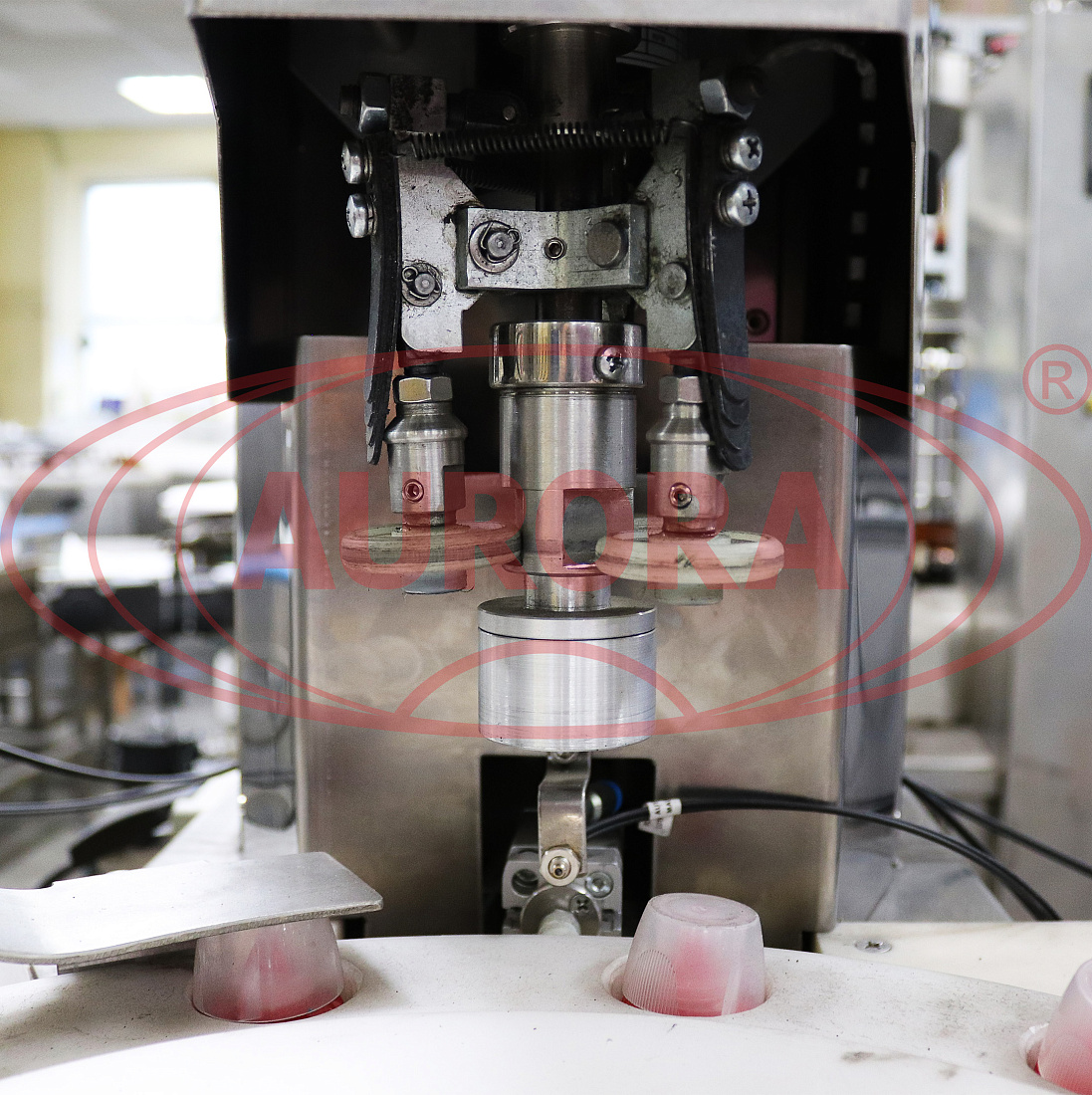

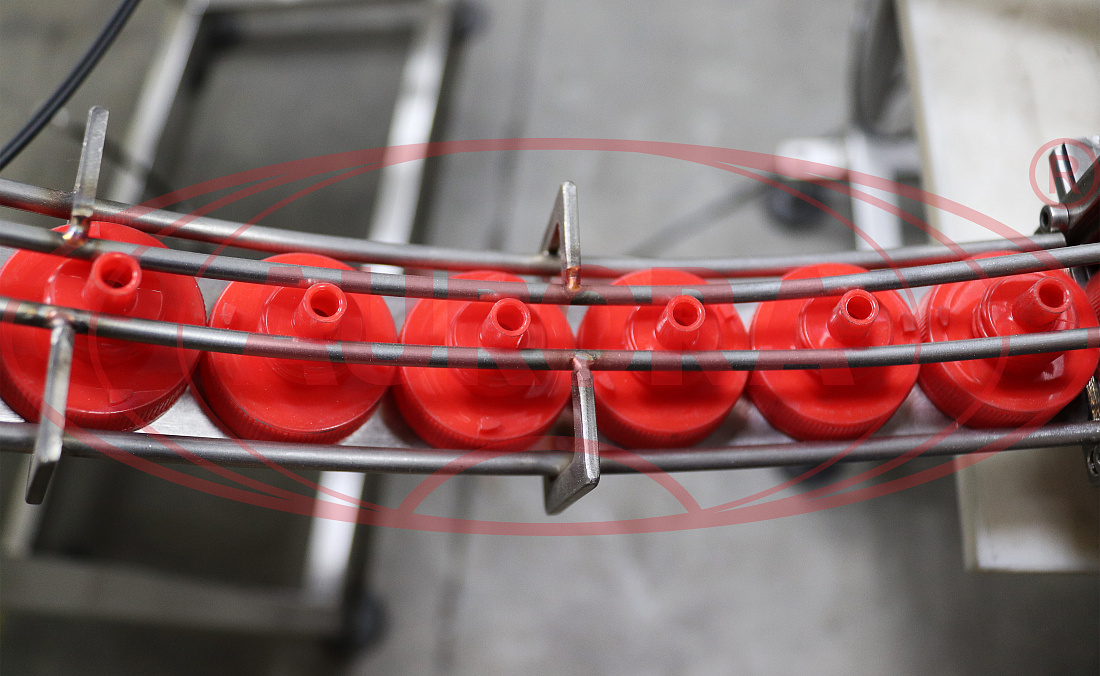

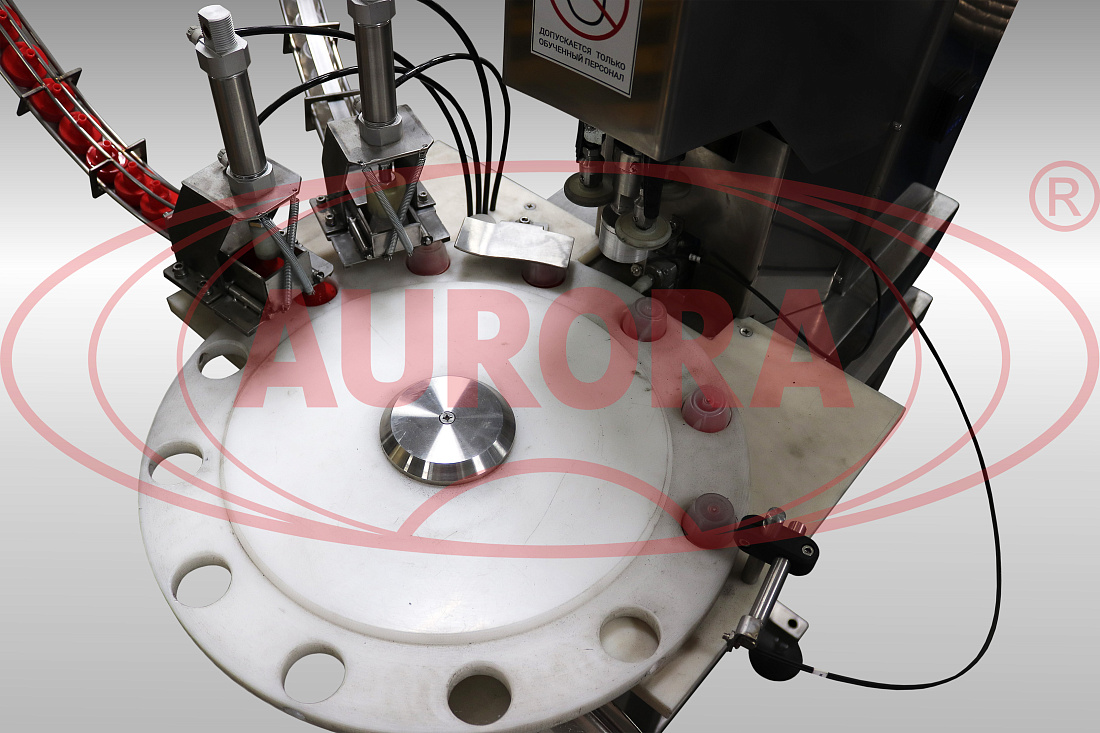

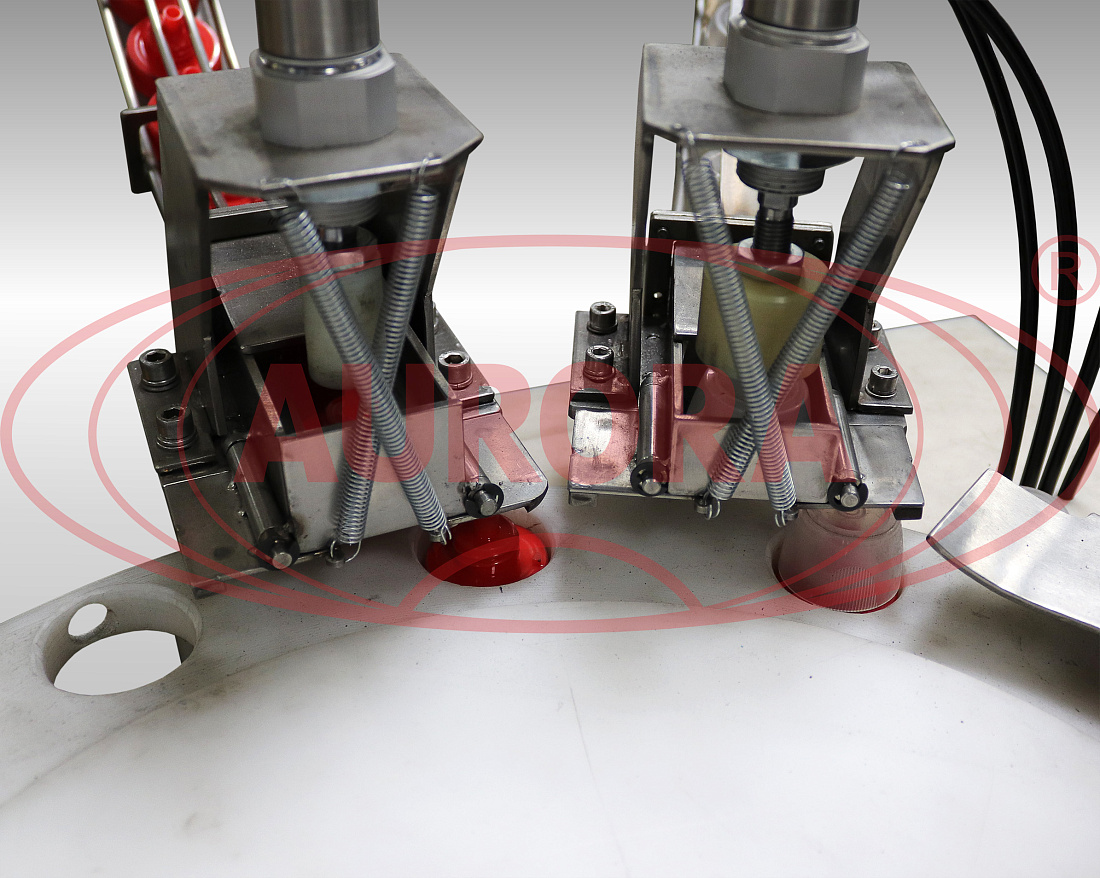

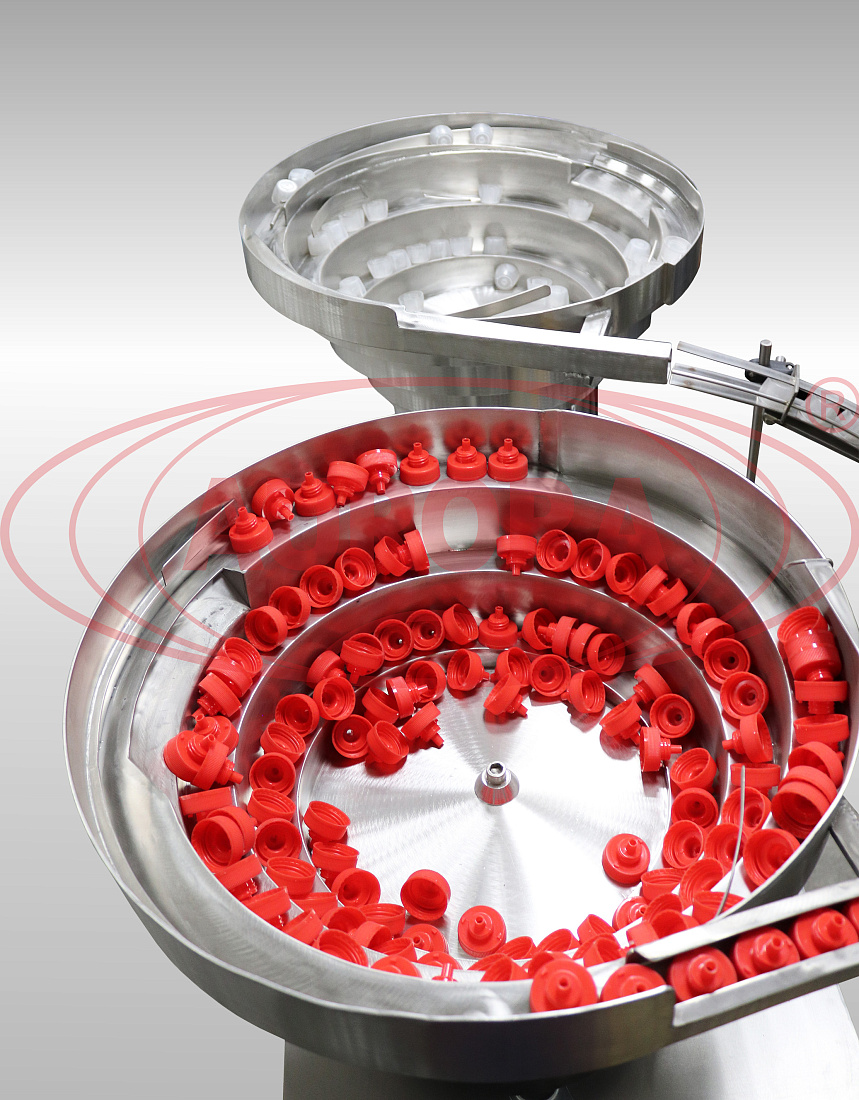

Укупорочные изделия поднимаются по спирали ориентатора, переворачиваясь в требуемое положение, а затем по склизам перемещаются в зону сборки. Нижний компонент устанавливается в паз поворотного стола, после чего при помощи забивщика на него подается верхний компонент. Далее положение верхнего компонента регулируется выравнивателем, после чего полностью скомпанованное изделие переходит под укупорочную головку. Устройство опускается и производит закрутку колпачков с заданным моментом. После сборки изделия поступают на выходной лоток.

Основные элементы

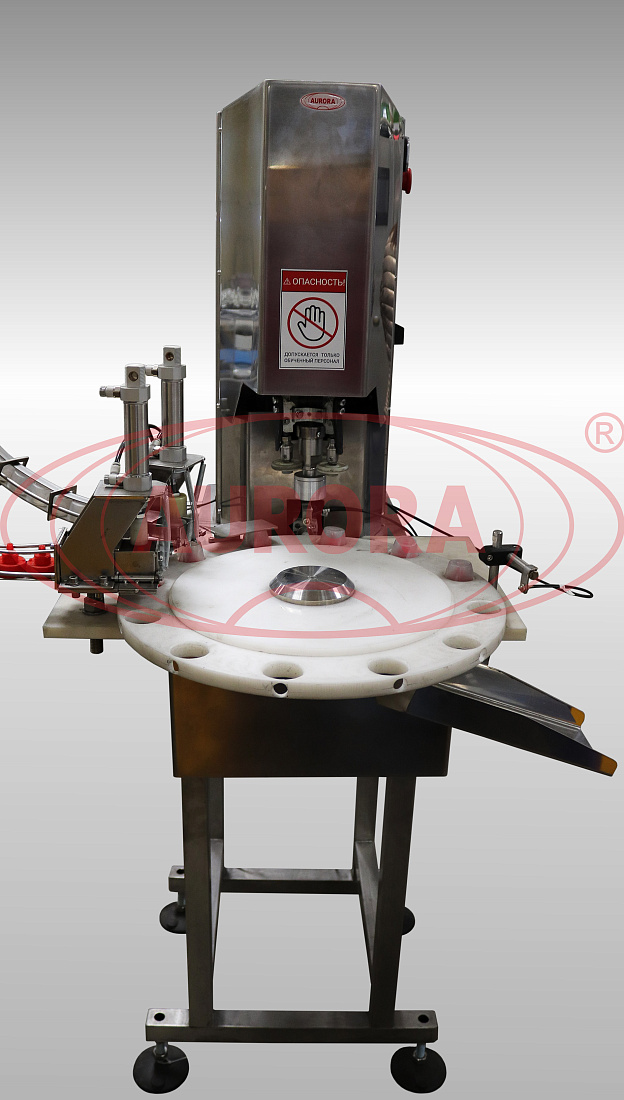

  • укупорочный автомат МЗ-400Е2М;
  • виброориентатор нижнего компонента;
  • виброориентатор верхнего компонента;
  • поворотная «звездочка»;
  • стол (рама);
  • лоток выгрузки;
  • оптоволоконные датчики;
  • элементы управления.

Преимущества

  • Максимально плотная и деликатная сборка изделий;
  • Система «нет колпачка — нет закрутки»;
  • Наличие счетчика продукции;
  • Соответствие стандарту GMP.

Универсальность

При определенном переоснащении установка может применяется в любых системах двухкомпонентной укупорки с использованием крышек-дозаторов, колпачков push-pull, sports-cap, flip-top и других укупорочных средств.

Удобство работы

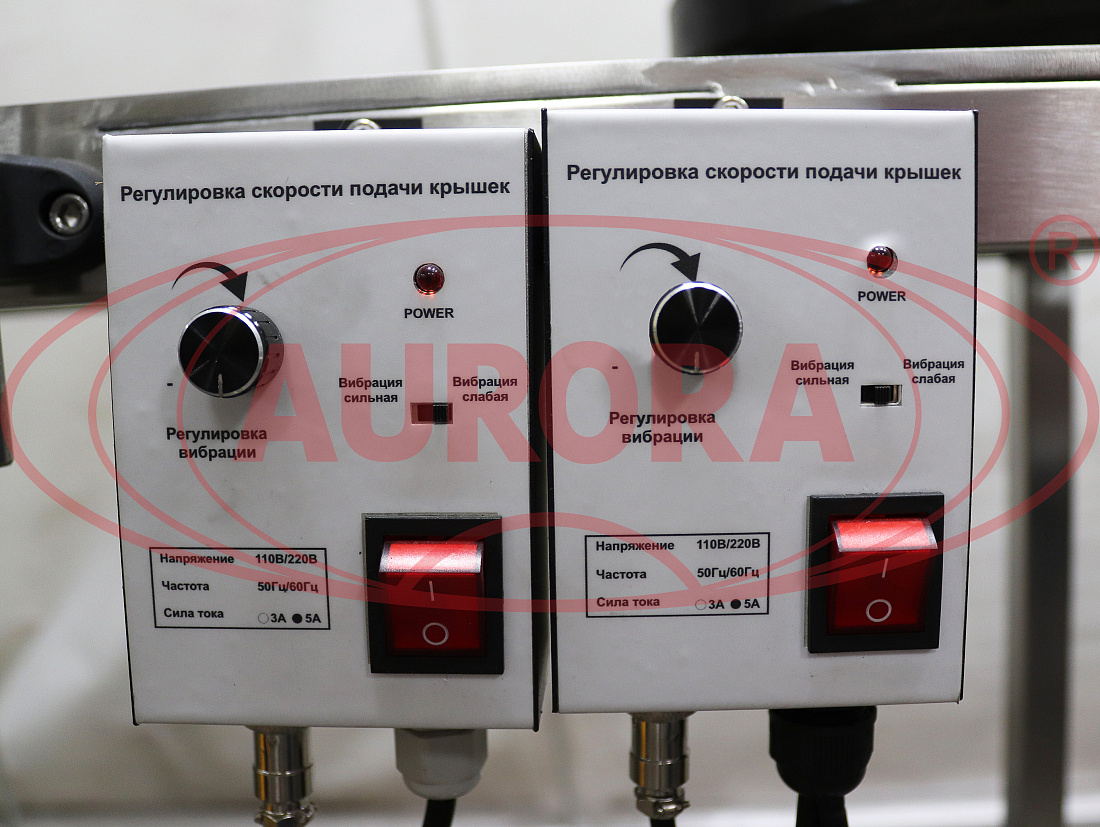

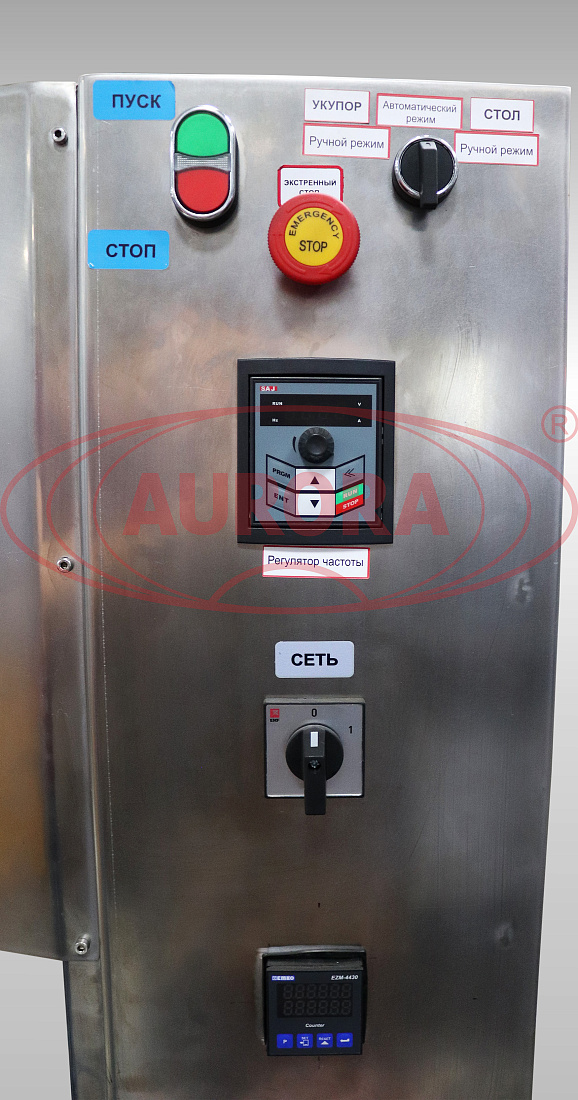

Линия полностью автоматически реализует полный цикл — от установки крышек на стадии ориентации в правильное положение до выдачи соединенных компонентов. Каждый ориентатор и укупорочный автомат имеют выделенные блоки управления, с помощью которых осуществляется выбор программы работы.

Варианты исполнения

Установка изготавливается в различных модификациях: в зависимости от типа крышек подбираются подходящие модели виброориентаторов, оптимальная конфигурация поворотного стола и тип укупорочной головки. При необходимости возможно оснащение дополнительными устройствами.

Безопасность

При отсутствии компонента на позиции линия автоматически приостанавливает работу, что позволяет избежать поломки механизмов. Установка оборудована световым светофором, который сигнализирует о возникновении ошибок в работе.

Габариты, мм (Д х Ш х В): 1000х660х2050 (автомат закаточный), 1005х500х1460 (установка ориентирования)
Вес: ~160 кг
Метод укупорки: Закрутка с заданным моментом
Мощность: 1,2 кВт
Напряжение: 220 В
Емкость магазина флаконов: 12 шт
Отрасль:
  • Косметика
  • Пищевое производство
  • Химия

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
