Ориентатор пробок вибрационный ОП-2000

Описание
Характеристики
Видео
Документация
Статьи
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

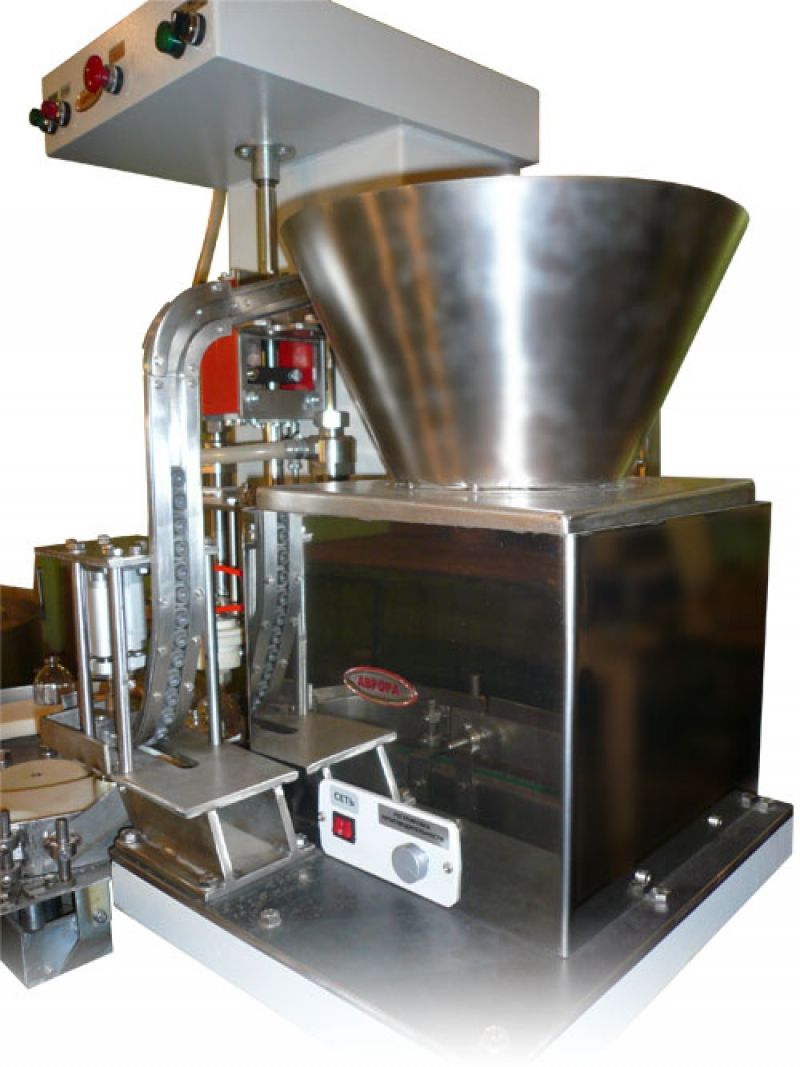

Ориентатор пробок, колпачков вибрационный ОП-2000, выпускаемый компанией «Завод АВРОРА», является универсальной моделью оборудования, предназначенной для работы с пробками и колпачками стандартной формы и диаметром. Данный модуль полностью автоматически осуществляет подачу правильным образом сориентированных пробок, колпачков в зону укупорки, обеспечивая максимальную эффективность данного процесса и, как следствие, ровность и герметичность последующей завальцовки тары.

Внедрение ориентатора данной модели позволит значительно увеличить показатели качества упаковки продукции, сократив число издержек и затраты трудовых и временных ресурсов предприятия. Устройство может быть интегрировано в любые линии розлива в рамках организации нового производства или переоснащения существующего (при необходимости увеличения производительности).

Назначение и область применения

Ориентатор пробок, колпачков вибрационный ОП-2000 предназначен для ориентирования пробок, колпачков, подачи их в зону укупорки и установки (накидывания) их на горло флаконов. Универсальность данной модели позволяет применять ее в различных сферах промышленности — фармацевтической, косметической, химической — предприятиями, реализующими свою продукцию в тарах с колпачками.

Принцип работы

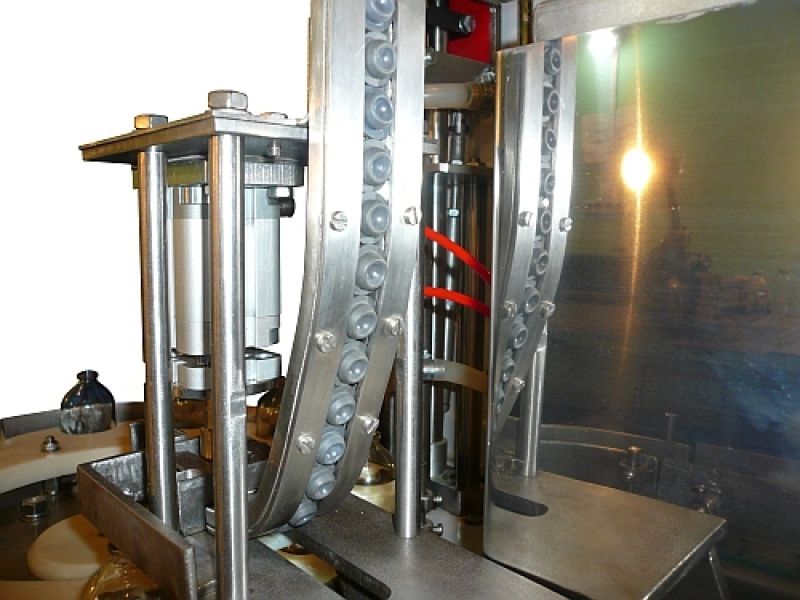

Перед началом работы ориентатора в бункер засыпаются резиновые или пластиковые пробки, колпачки. После этого включается вибробаза. Под действием вибрации пробки, колпачки начинают перемещаться вверх по спирали. Диаметр проволоки спирали таков, что на ней могут остаться только правильно ориентированные пробки, колпачки. Далее пробки, колпачки попадают в скобу, затем в канал подвода пробок, колпачков (склиз), а после — в механизм забивания пробок, колпачков с пневмо-молотком. Пневмоцилиндр забивки срабатывает от датчика наличия флакона и забивает пробку, колпачок ровно по центру горловины флакона.

Устройство

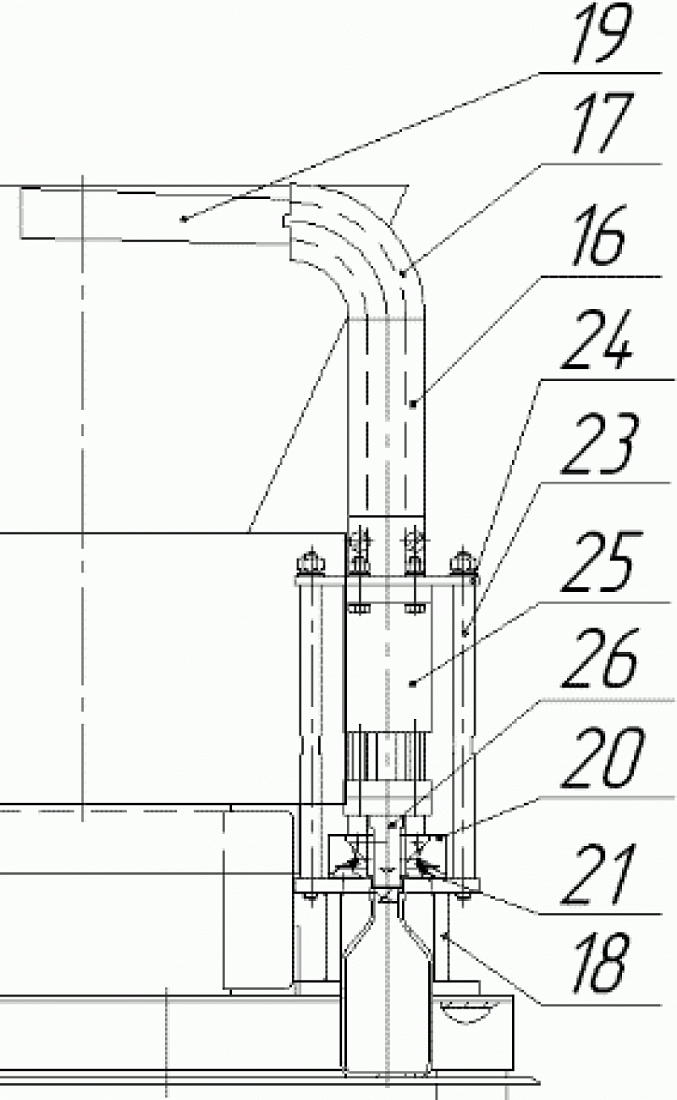

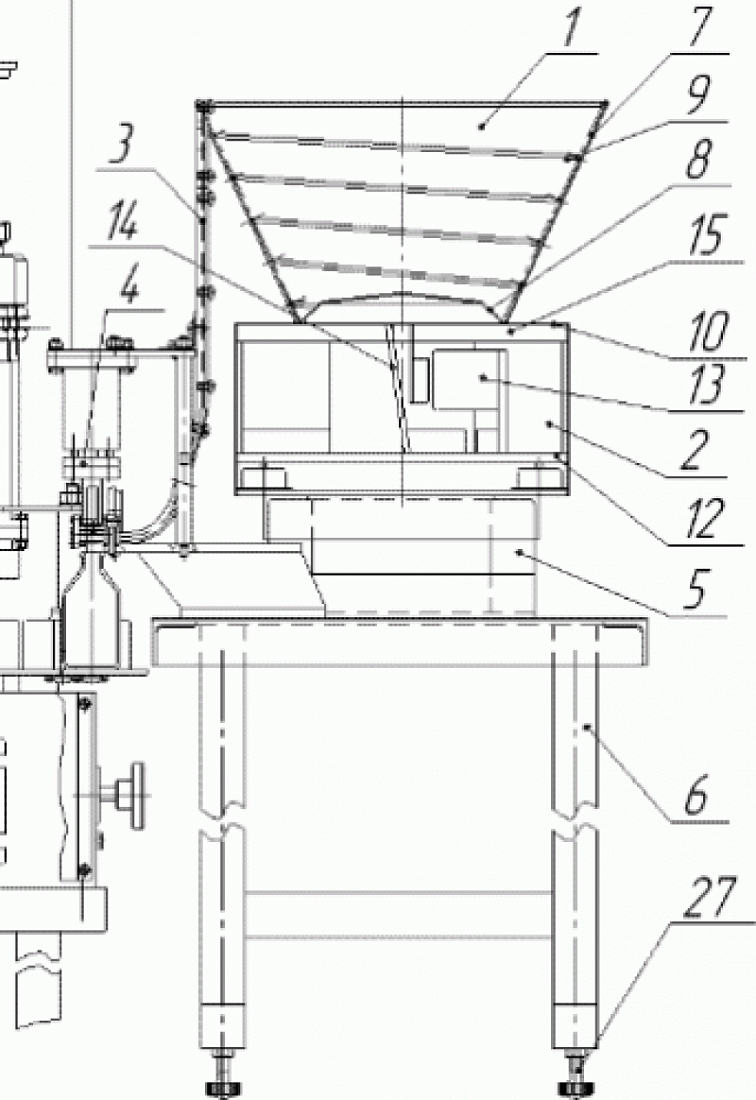

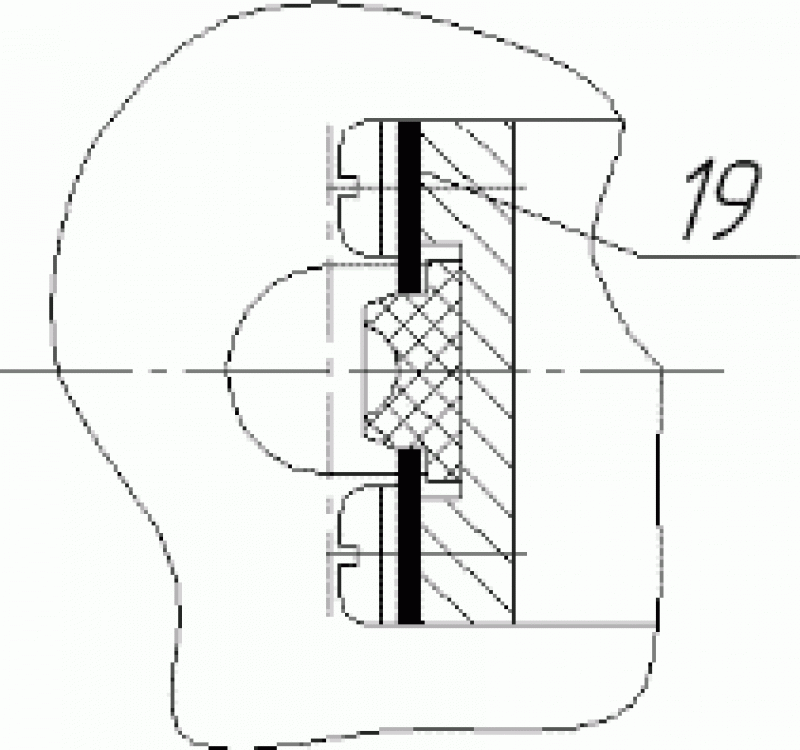

Устройство и принцип работы поясняются рисунками: Рис. 1 Общий вид, Рис. 2 Вид сбоку, Рис.3 Канал подвода пробок

В состав Ориентатора входят следующие основные узлы: бункер поз. 1, вибробаза поз. 2, канал подвода пробок, колпачков поз. 3, механизм забивания пробок, колпачков поз. 4, подставка бункера поз. 5, подставка поз. 6.

Назначение узлов

Бункер поз. 1 предназначен для крепления, ориентирования и подачи правильно ориентированных пробок, колпачков в канал подвода пробок, колпачков поз. 3.

Вибробаза поз. 2 предназначена для создания направленной вибрации, с помощью которой обеспечивается движение пробок, колпачков.

Канал подвода пробок, колпачков поз. 3 предназначен для подачи пробок, колпачков от бункера поз. 1 до механизма забивания пробок, колпачков поз. 4.

Механизм забивания пробок, колпачков поз. 4 предназначен для подачи и установки пробок, колпачков во флаконы.

Подставка бункера поз. 5 предназначена для крепления вибробазы поз. 2 вместе с бункером поз. 1.

Подставка поз. 6 предназначена для крепления всех узлов Ориентатора.

Состав узлов

Бункер поз. 1 представляет собой сварную конструкцию, состоящую из наружного конуса поз. 7, внутреннего конуса поз. 8, спирали поз. 9, площадки поз. 10. Бункер крепится к центру вибробазы поз. 2 с помощью центрального болта. Для выхода пробок, колпачков из бункера сделана скоба поз. 11.

Вибробаза поз. 2 состоит из опорной плиты поз. 12, на которой установлены электромагниты поз. 13 и пружины поз. 14. На пружинах расположен центральный крест поз. 15.

Канал подвода пробок, колпачков поз. 3 представляет собой сварную конструкцию, состоящую из собственно канала поз. 16 и отвода поз. 17. Внутренние рабочие поверхности канала отполированы. Канал крепится к кронштейну поз. 18. К боковым рёбрам канала прикручиваются пластины поз. 19.

Механизм забивания пробок, колпачков поз. 4 имеет основной кронштейн поз. 20, к которому прикреплены качающиеся щёчки поз. 21. Для задания горизонтального положения щёчек в начальный момент применяются упоры поз. 22. На стойках поз. 23 установлена плита поз. 24, к которой прикреплён пневмоцилиндр поз. 25 с толкателем поз. 26.

Подставка бункера поз. 5 представляет собой сварную конструкцию из уголков. Подставка поз. 6 представляет собой сварную конструкцию из труб. Подставка имеет регулировочные ножки поз. 27.

Преимущества

  •  Точность ориентирования пробок, колпачков в соответствии с заданными параметрами;
  •  Автоматическая отсортировка неправильно ориентированных пробок, колпачков;
  •  Возможность перенастройки на другой тип тары (замена виброчаши);
  •  Экологичность и коррозийная стойкость материалов;
  •  Компактность и небольшой вес оборудования.

Универсальность

Благодаря широкой функциональности и легкости переналадки установка используется для производства разной продукции, поэтому особенно востребована предприятиями, выпускающими несколько видов товаров.

Удобство работы

Данная модель ориентатора обеспечивает полную автоматизацию процессов ориентирования и подачи пробок, колпачков, минимизируя объем работы оператора. Благодаря простоте настройки и переналадки процесс управления установкой отличается легкостью и не требует от персонала прохождения специальной подготовки.

Варианты исполнения

Производство ориентаторов осуществляется на основании индивидуального технического задания Заказчика. Мы стараемся максимальным образом адаптировать поставляемые установки к деятельности каждого предприятия, реализуя оптимальные модификации с учетом типа используемых колпачков, габаритов помещения и требуемой производительности.

Безопасность

Контроль производства оборудования на всех этапах позволяет нам гарантировать безопасность ориентаторов при условии соблюдения правил надлежащей эксплуатации.

Тип: автомат
Производительность: 3000 шт/ч
Вес: 30 кг
Высота: 500 мм
Мощность: 0,4 кВт
Напряжение: 220
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Химия
Длина: 1500 мм
Ширина: 600 мм
Тип ориентатора: Виброориентаторы пробок и колпачков

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
