Широкофункциональный комплекс моноблочного типа реализует качественную фасовку, укупорку и этикетировку алюминиевых туб. Рабочая зона имеет роторное исполнение на базе 16-позиционного поворотного стола с пошаговым механизмом перемещения. Баланс безопасности и удобства визуального контроля достигается за счет защитного ограждения с распахивающимися дверцами.

Особенностью данного моноблока является оснащенность прессом подачи продукта, что позволяет с высокой точностью фасовать густые и сильновязкие массы. Во избежание вспенивания и других нежелательных эффектов дозирование реализуется в два этапа на различных скоростях. Установка дополнена станциями определения фотометки и впрыска азота.

Назначение и область применения

Моноблок Мастер МЗ-400 ЕД с прессом подачи продукта и аппликатором этикеток предназначен для наполнения, обжима, этикетировки и датировки алюминиевых туб. Установка применяется для фасовки герметиков, клея и других строительных смесей, а также химических товаров (пестицидов, дезинфектантов) и пищевой продукции (соусы, горчица).

Принцип работы

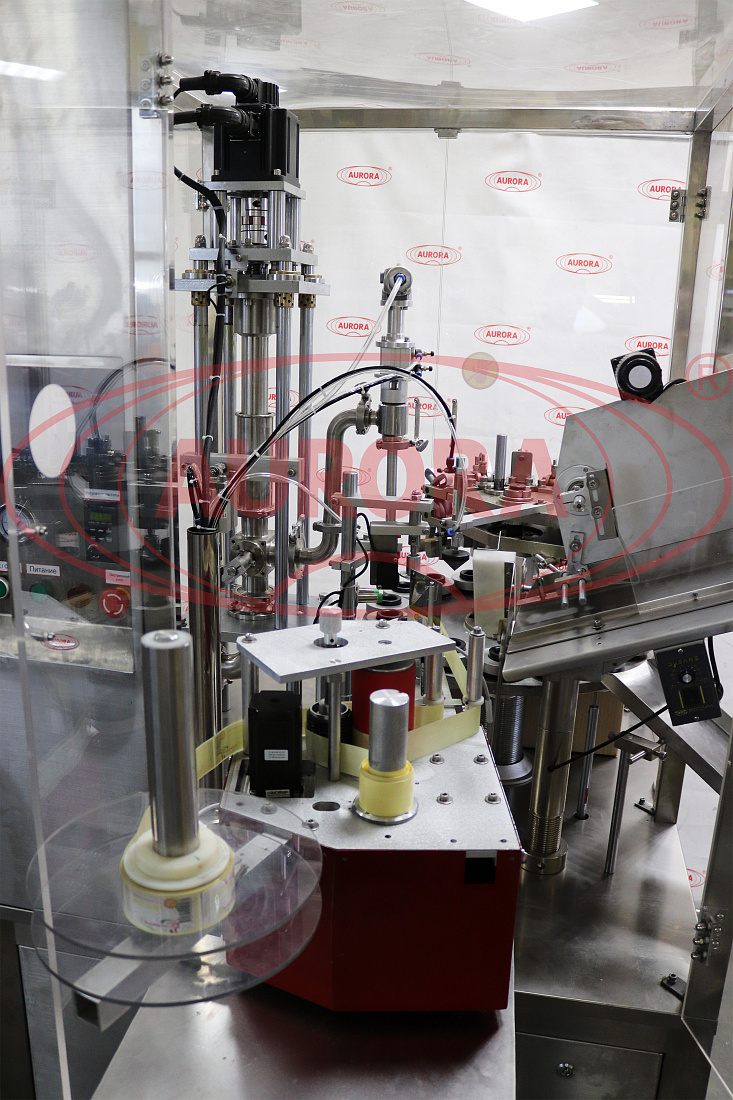

Установка подключается к системе подачи сжатого воздуха и прессу подачи продукта. После запуска туба из бункера попадает на станцию ориентирования, где устанавливается в специальный подстаканник. Следующим шагом туба расправляется и переходит на участок определения фотометки, который в данной модификации совмещен с участком этикетировки. Затем производится подача жидкого азота и наполнение тубы продуктом. Далее туба проходит три стадии обжима. На последней станции на тубу наносится дата, после чего осуществляется перемещение готовых изделий в лоток выгрузки.

Основные элементы

  • Технологическая зона дозирования;
  • Сенсорная панель;
  • Дополнительные органы управления
  • Шкаф с электро и пневмо компонентами;
  • Лоток загрузки;
  • Желоб выгрузки;
  • Ось позиционирования;
  • Дозирующая головка;
  • Механизм укупорки;
  • Диск со стаканами.

Преимущества

  • Идеальная синхронизация работы участков за счет прецизионного шагового механизма и встроенной системы датчиков;
  • Высокоточное дозирование в два этапа;
  • Трехэтапная укупорка «сжатие-прокатка-загиб» обеспечивает полную герметичность туб на выходе;
  • Ровное нанесение этикеток;
  • Качественная маркировка;
  • Автоподача туб.

Универсальность

Ключевые участки моноблока комплектуются сменными элементами, замена которых позволяет осуществлять переналадку при переходе на работу с тубами различных типоразмеров.

Удобство работы

Управление всеми узлами реализуется посредством встроенной PLC-системы. Панель оператора расположена вне рабочей камеры, что позволяет изменять параметры цикла без необходимости остановки машины.

Варианты исполнения

Установка имеет ряд модификаций. Комплектация участками определения фотометки, подачи азота, этикетировки и датировки производится опционально, в соответствии с технологией фасовки каждого продукта. Узел впрыска азота может располагаться перед дозатором, совместно с ним или после него.

Безопасность

Оборудование выполнено с полностью закрытой рабочей зоной, что обеспечивает отсутствие риска загрязнения продукта и исключает случаи получения травм оператором.

Производительность: до 30 шт/мин
Габариты, мм (Д х Ш х В): 1110х1010х2100
Вес: 605 кг
Мощность: 1,1 кВт
Напряжение: 220 В
Отрасль:
  • Пищевое производство
  • Химия
  • Другие отрасли промышленности
Высота тары: 145 мм
Диаметр корпуса тары: 25 мм
Объем дозирования: 20 мл
Количество посадочных мест: 16

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
