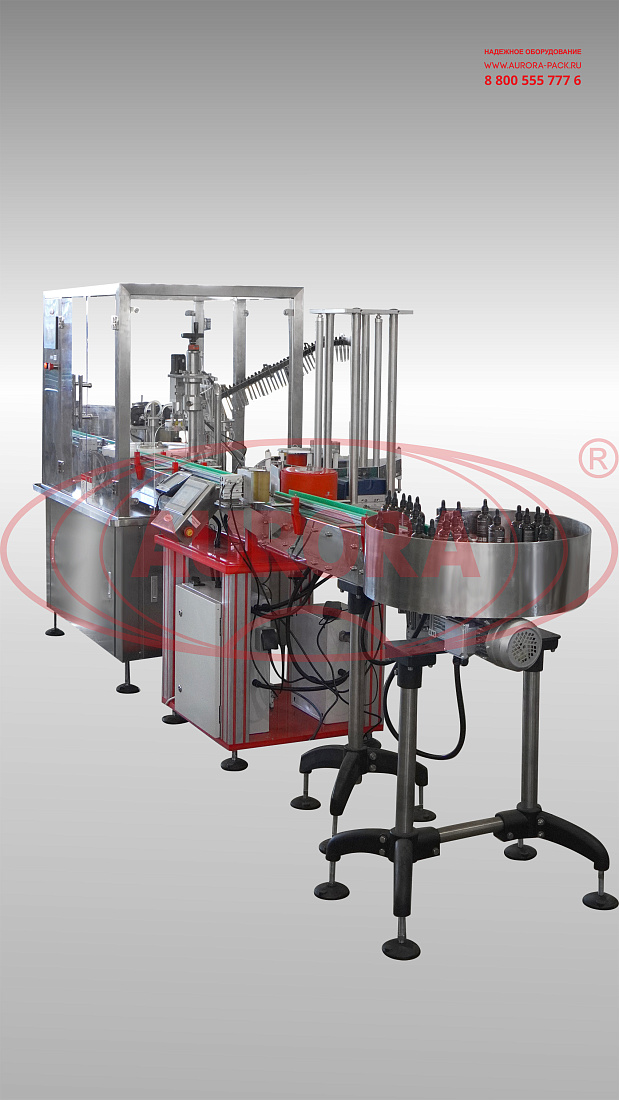

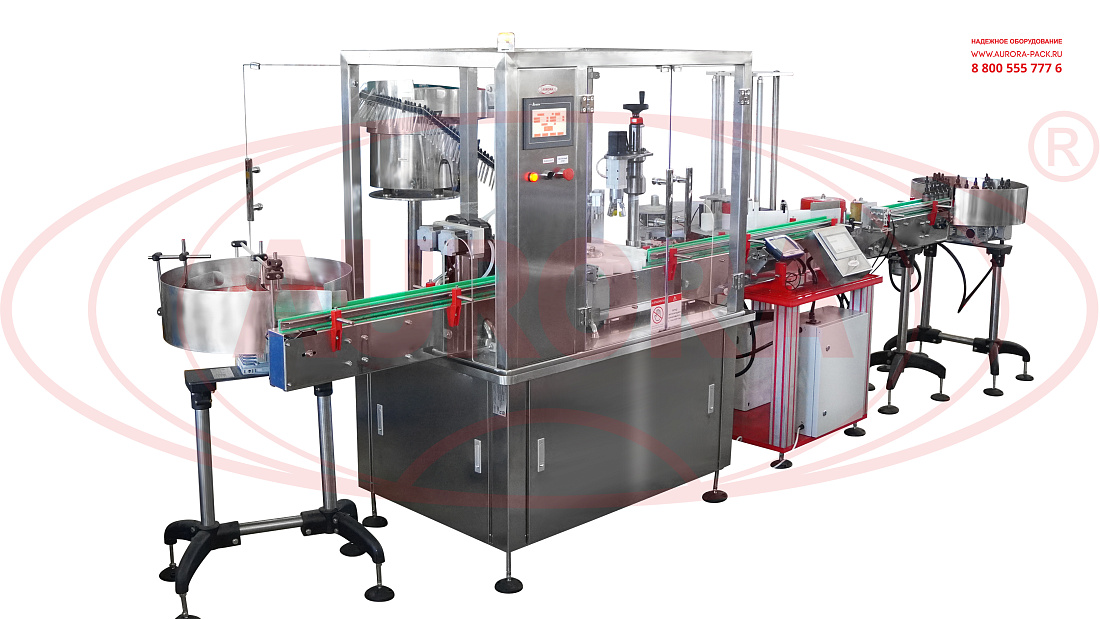

Моноблок розлива жидких БАДов «Мастер» МЗ-400ЕД с линией этикетирования
Описание
Характеристики
Видео
Документация
Вопросы по оборудованию
Вопросы по оборудованию
Остались вопросы? напишите нам

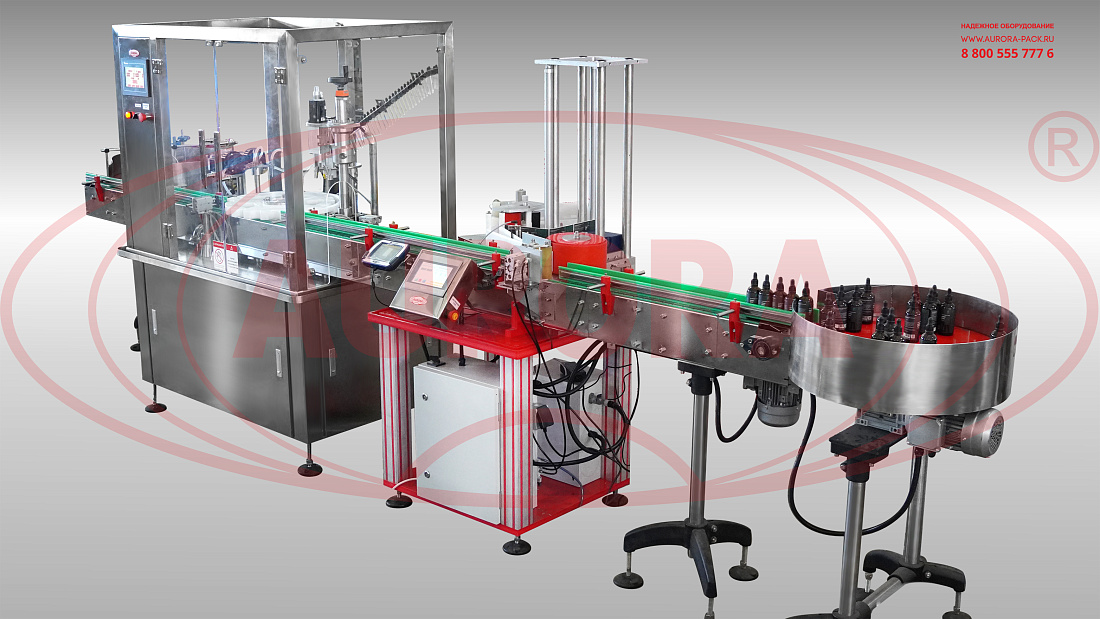

Высокопроизводительный моноблок «Мастер» реализует широкий спектр операций по упаковке жидких пищевых добавок в стеклянные флаконы. Оборудование полностью автоматически перемещает тару, наполняет продуктом, укупоривает и наносит этикетку. Стандартный функционал машины расширен за счет комплектации этикетировочной линией с системой датировки.

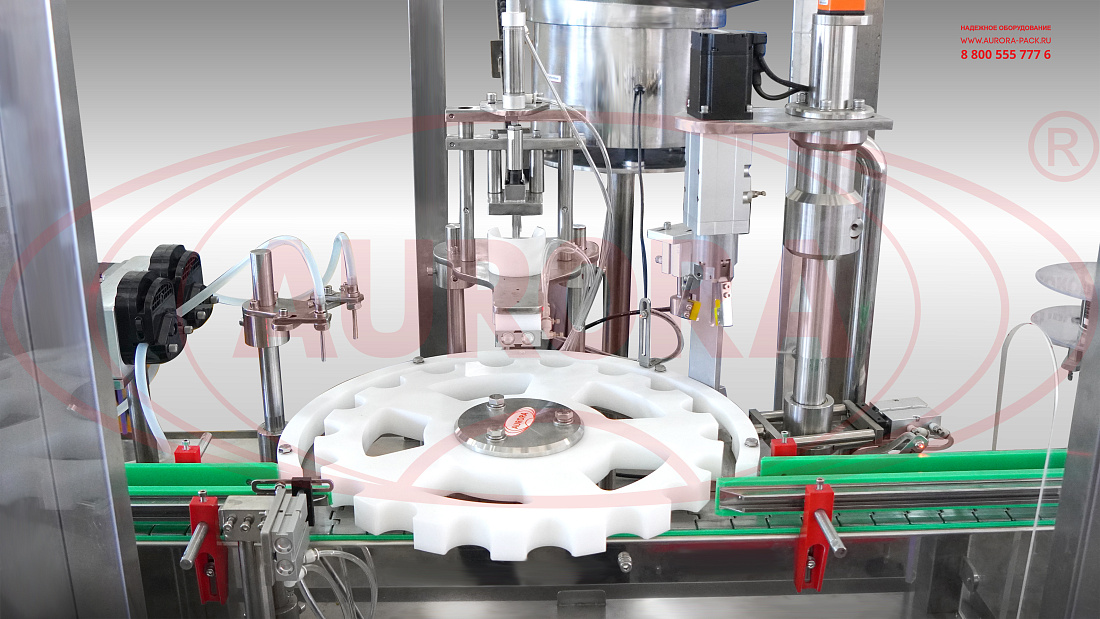

Основная рабочая зона моноблока оснащена делительным диском, где каждая тара в индивидуальном слоте пошагово переходит между участками розлива, подачи колпачка и укупорки. Дозирование продукта выполняется двумя соплами в два флакона одновременно. Для позиционирования и подачи колпачков в требуемом положении установлен виброориентатор. Укупорка осуществляется методом закрутки с заданным моментом. Линия этикетирования адаптирована к нанесению круговых этикеток, которые наносятся на флаконы уже с предварительно проставленной датой.
пазах поворотной звезды и перемещаются в зону дозирования. Сопла опускаются, и выполняется розлив продукта. Затем тара двигается на участок установки колпачка, где производится забивка автоматически сориентированных колпачков в горло флаконов. Следующим этапом флаконы перемещаются в зону укупорки. Укупорочная головка опускается и закручивает колпачок. Далее флаконы попадают на транспортер, который доставляет их на следующую технологическую позицию – этикетирования. При прохождении зоны с аппликатором тара захватывает этикетку, после чего устройство обкатки разглаживает ее по поверхности флакона. Упакованный продукт перемещается в зону выгрузки.
Основная рабочая зона моноблока оснащена делительным диском, где каждая тара в индивидуальном слоте пошагово переходит между участками розлива, подачи колпачка и укупорки. Дозирование продукта выполняется двумя соплами в два флакона одновременно. Для позиционирования и подачи колпачков в требуемом положении установлен виброориентатор. Укупорка осуществляется методом закрутки с заданным моментом. Линия этикетирования адаптирована к нанесению круговых этикеток, которые наносятся на флаконы уже с предварительно проставленной датой.
Назначение и область применения

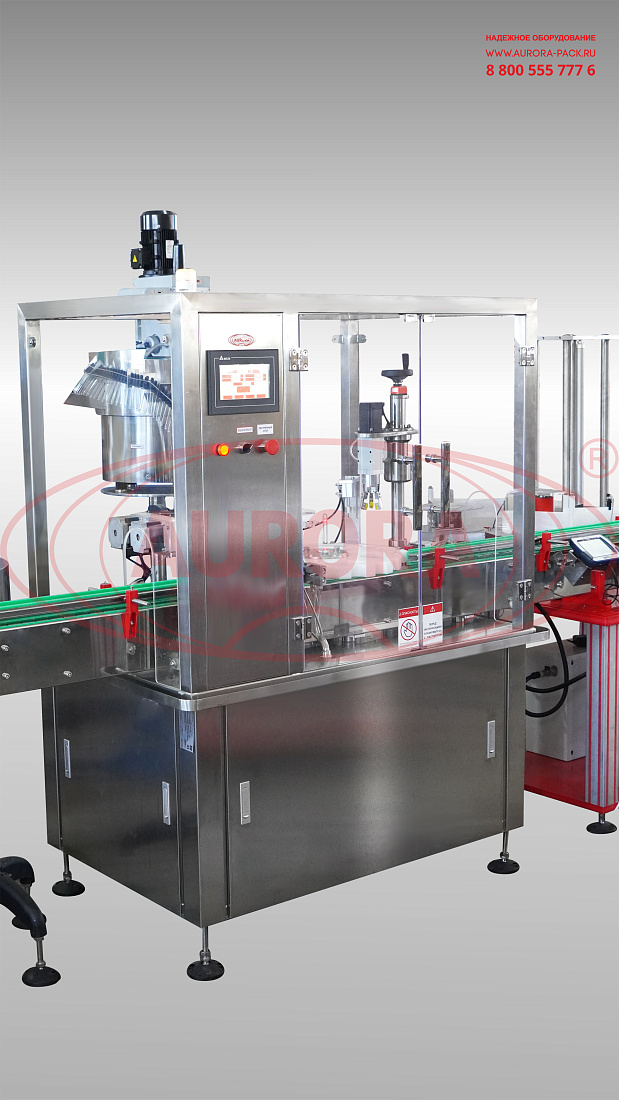

Моноблок розлива и укупорки марки «Мастер» мод. МЗ-400ЕД предназначен для дозированной подачи продукта во флаконы, ориентирования колпачков, укупорки флаконов колпачками. Оборудование широко применяется в сфере производства БАДов и витаминных комплексов, фармацевтических и ветеринарных препаратов, косметической и парфюмерной продукции.Принцип работы

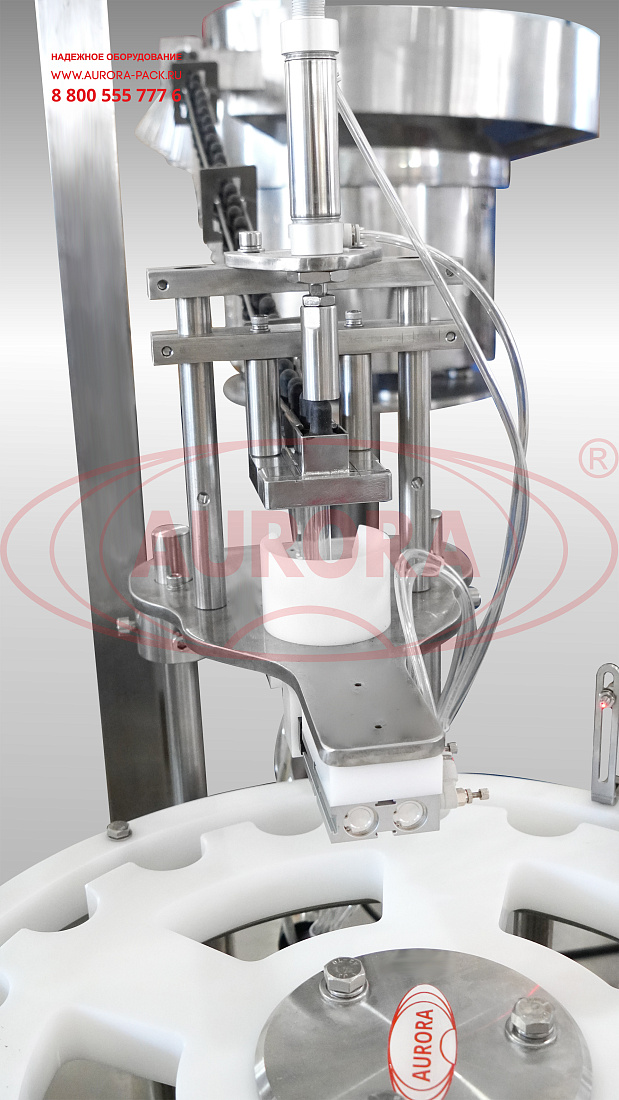

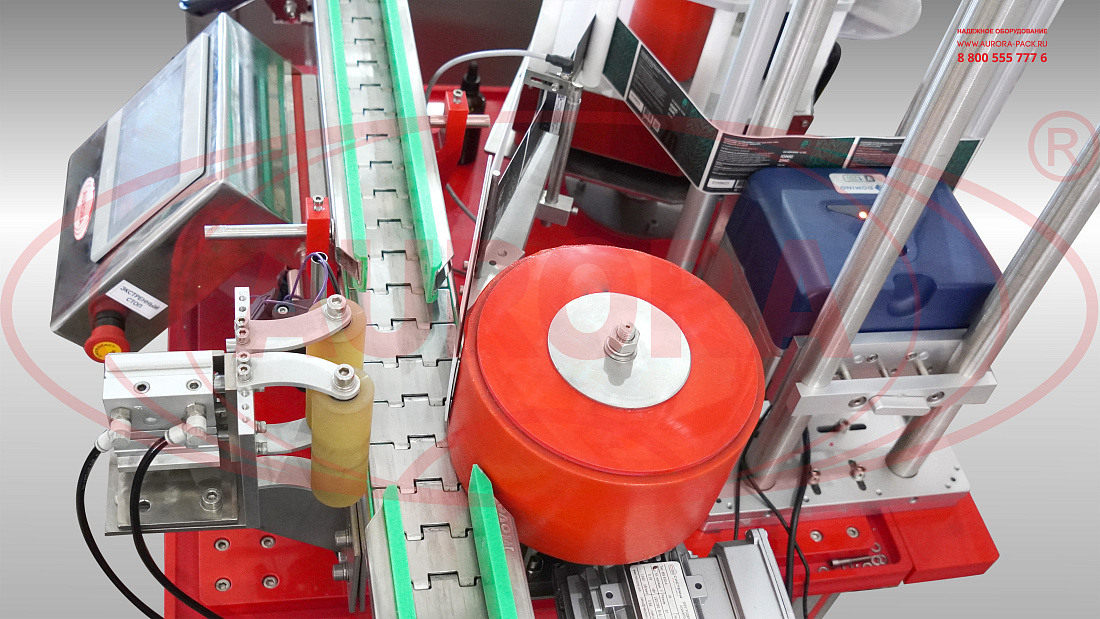

Флаконы, перемещаясь по транспортеру, равномерно распределяются впазах поворотной звезды и перемещаются в зону дозирования. Сопла опускаются, и выполняется розлив продукта. Затем тара двигается на участок установки колпачка, где производится забивка автоматически сориентированных колпачков в горло флаконов. Следующим этапом флаконы перемещаются в зону укупорки. Укупорочная головка опускается и закручивает колпачок. Далее флаконы попадают на транспортер, который доставляет их на следующую технологическую позицию – этикетирования. При прохождении зоны с аппликатором тара захватывает этикетку, после чего устройство обкатки разглаживает ее по поверхности флакона. Упакованный продукт перемещается в зону выгрузки.
Основные элементы
- Корпус с пневмо- и электрокомпонентами;
- Ориентатор колпачков;

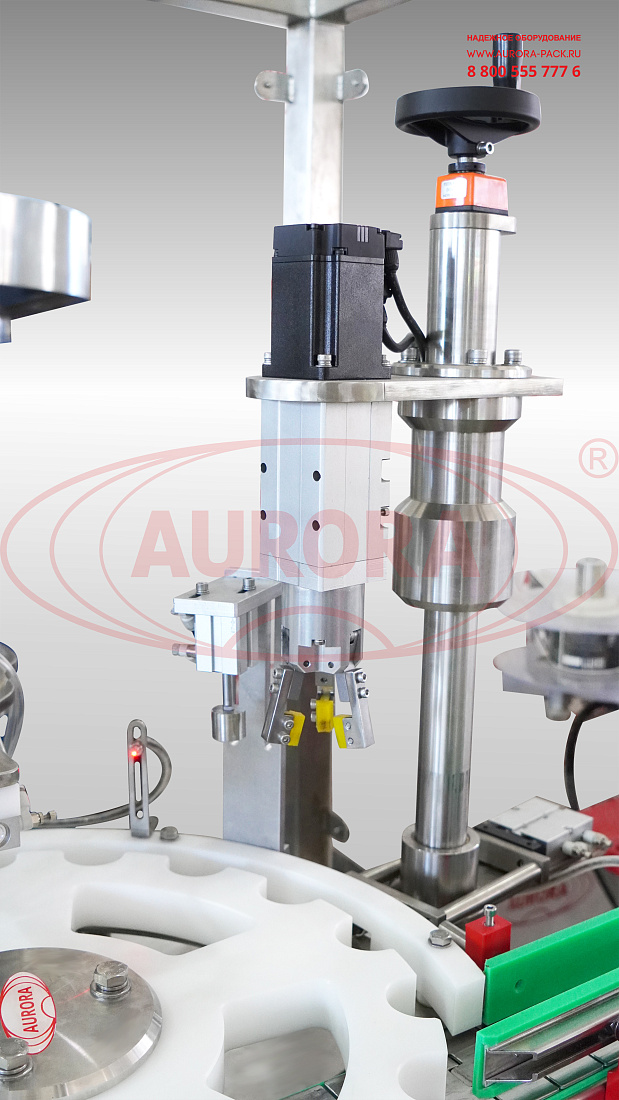

- Зона укупорки;
- Делительный диск;

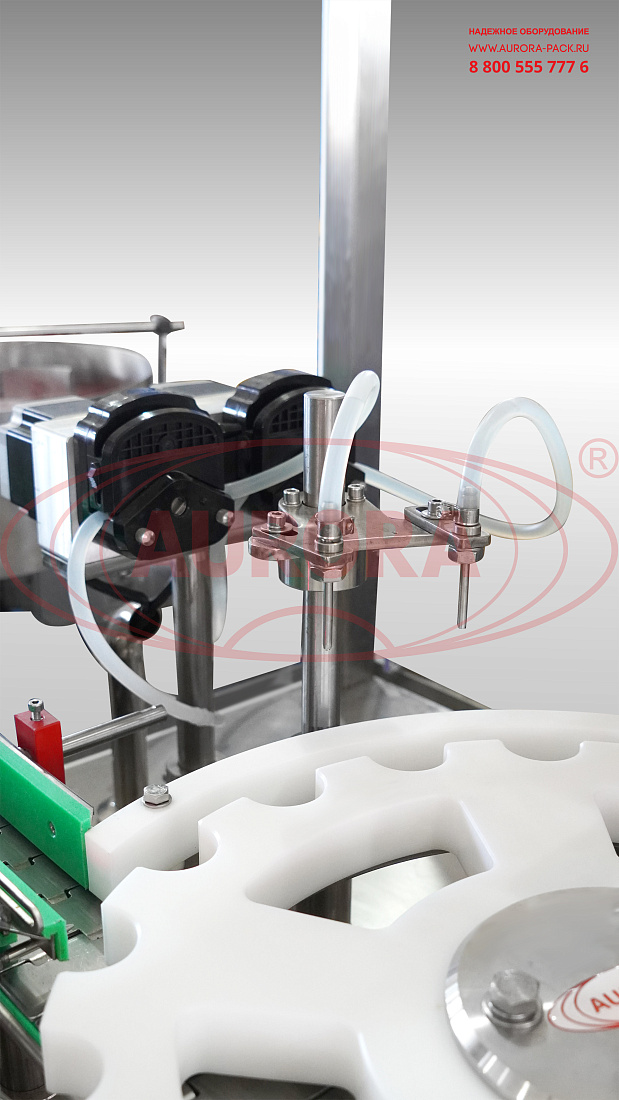

- Зона дозирования;
- Блок управления;
- Транспортер пластинчатый линейный;

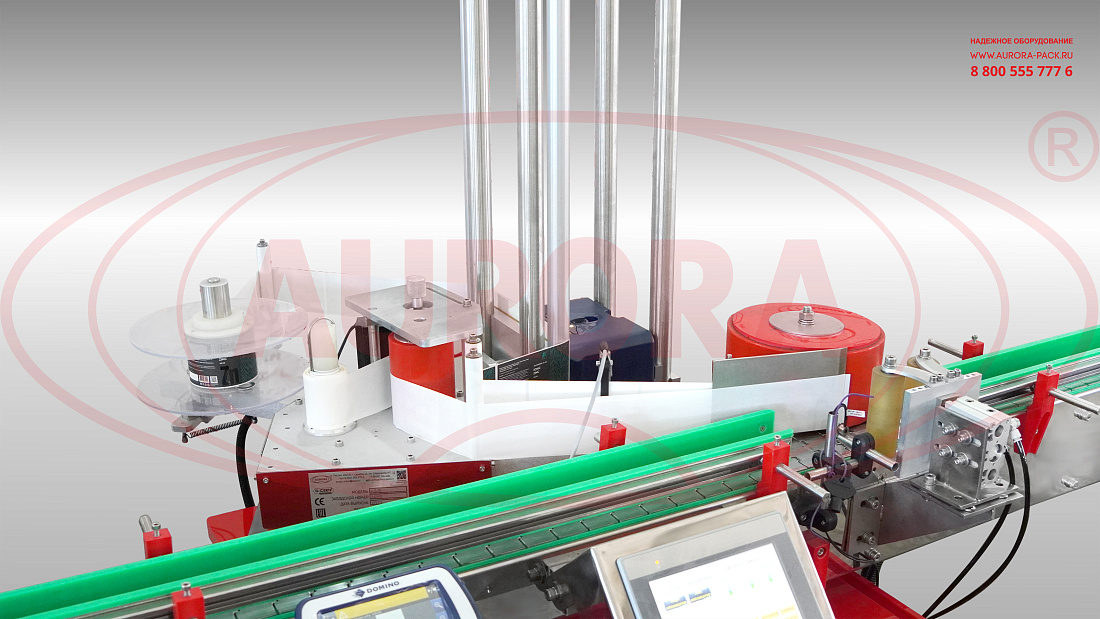

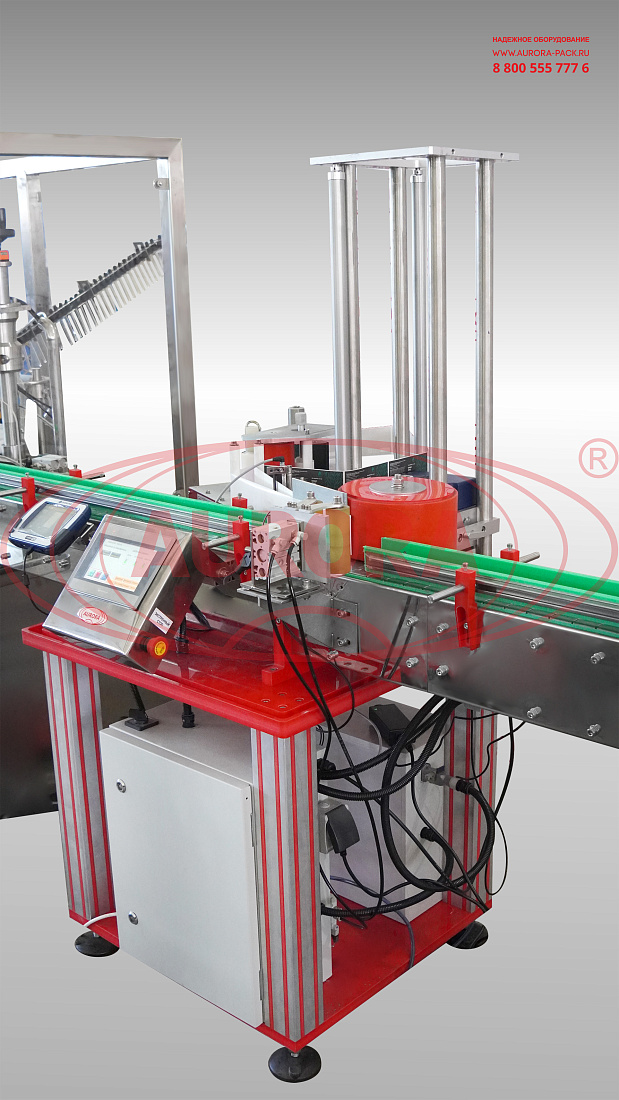

- Линия этикетировки и датировки АЭ-5.
Преимущества
- Высокая скорость работы;
- Автоматическте выполнение всех операций;
- Простота и удобство настройки;
- Быстрая переналадка;
- Компактная конструкция.
Универсальность
Конструктивные возможности машины позволяют выполнять розлив жидкостей в тару различного объема (10/30/100 мл) и укупоривать ПЭТ-колпачками со спрей-дозаторами, пипетками и другими насадками.Удобство работы

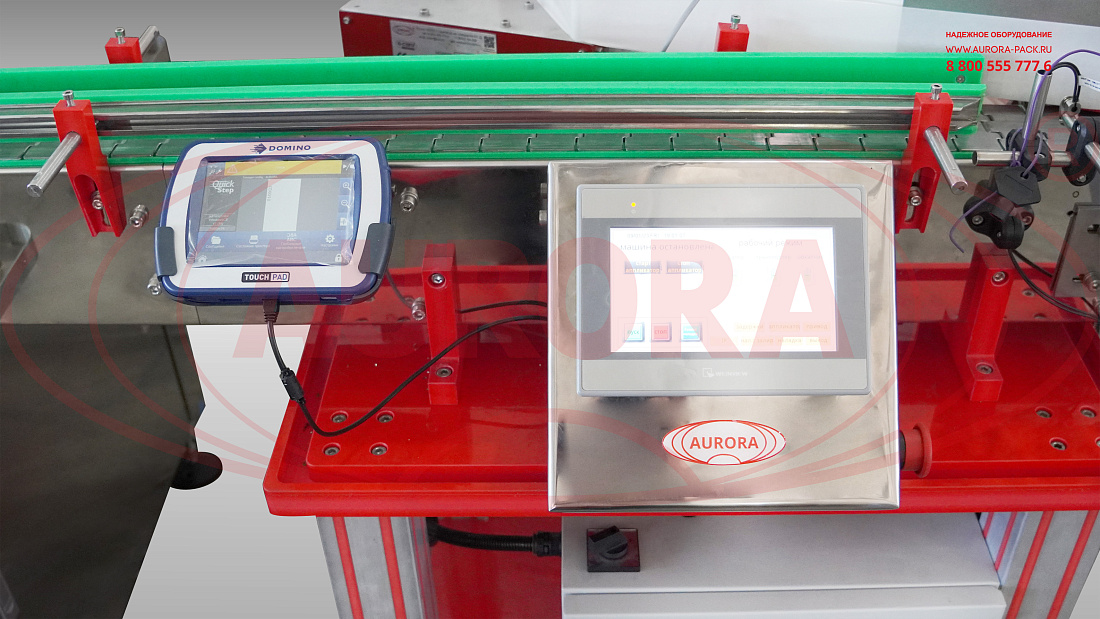

Управление работой моноблока осуществляется при помощи сенсорной панели. В окне ручной настройки можно проверить работу отдельных элементов и произвести пробный розлив. На основном экране в режиме реального времени отображается актуальная статистическая информация, в том числе количество готовой продукции. Возможность сохранять режимы под различные продукты ускоряет процесс переналадки.Варианты исполнения
Данная машина выпускается в модификациях, адаптированных к розливу более вязких жидкостей (например, глицерина) и густых продуктов (кремов, гелей). В нашем каталоге представлены аналогичные модели, предназначенные для розлива в ПЭТ-флаконы различного формата и укупорки другими видами колпачков (с капельницами, пульверизаторами). Опционально моноблок комплектуется накопительными столами для подачи и выгрузки тары.Безопасность
Моноблок изготавливается в соответствии со всеми требованиями, предъявляемыми к оснащению фармацевтических и пищевых предприятий. Материалы, используемые в производстве оборудования, не выделяют токсических веществ и не оказывает негативного воздействия на здоровье персонала, упаковываемую продукцию и окружающую среду.Отрасль: |
|
Моноблок розлива и укупорки марки «МАСТЕР» мод. МЗ-400ЕД: | |
Материал тары: | Стекло |
Объём тары, мл: | 10; 30; 100 |
Материал колпачка: | ПЭТ (спрей-дозатор) |
Тип продукта: | Без вкраплений, неагрессивный |
Тип розлива: | Перистальтический |
Тип перистальтических головок: | YZ1515x |
Тип трубки: | Силиконовая |
Кол-во сопел, шт.: | 2 |
Тип ориентатора колпачков: | Виброориентатор |
Тип установки колпачка: | Забивка |
Укупорка колпачка: | Закрутка |
Количество укупорочных голов, шт: | 1 |
Потребляемая мощность, кВт, до: | 3 |
Напряжение питания, В/Гц: | 220/50 |
Габариты моноблока, мм, до (ориентировочно): | 1350×960×1800 |
Габариты ориентатора, мм, до (ориентировочно): | 450×450×1600 |
Вес, кг, до (ориентировочно): | 600 |
Линия этикетировки и датеровки мод. АЭ-5: | |
Тип этикетки: | Самоклеящаяся непрозрачная |
Тип флакона: | ПЭТ |
Количество аппликаторов этикеток, шт.: | 1 |
Тип обкатчика: | Трехроликовый ОЭ-300 |
Потребляемая мощность этикетировщика, кВт, до: | 0,7 |
Электропитание, В/Гц: | 220/50 |
Габариты, мм, до (ориентировочно): | 700×800×1150 |
Вес, кг, до (ориентировочно): | 70 |
Высота этикетки, мм: | До 70 |
Ширина этикетки, мм: | До 135 |
Минимальный промежуток между этикетками, мм: | 2 |
Внешний диаметр рулона, мм: | 250 |
Внутренний диаметр рулона, мм: | 40; 76 |
Максимальный вес рулона, кг: | 2 |
Угол адаптера: | ±90°, регулируемый |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
