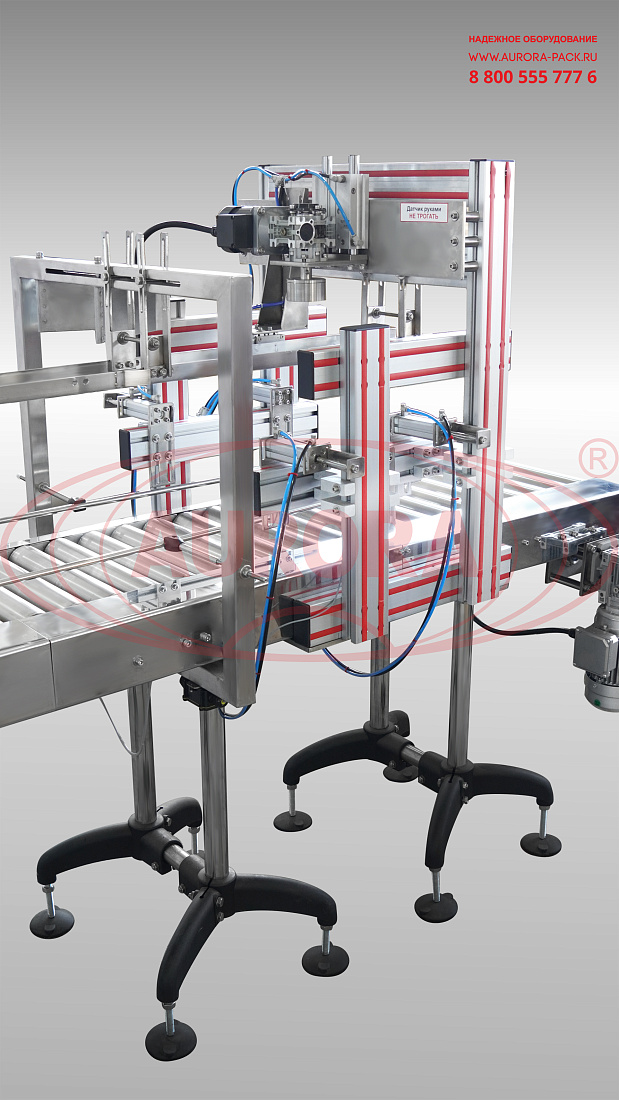

Профессиональное оборудование, разработанное с учетом ключевых потребностей производителей расходных материалов для клинико-аналитических лабораторий. Линия «МАСТЕР» автоматически выполняет операции группового розлива жидкостей в ПЭТ-емкости (канистры, контейнеры), установленные в картонные коробки, а также последующую укупорку тары винтовыми крышками. Вручную производится лишь установка крышки на емкость.
Дозирование продукта осуществляется многоканальным дозатором методом гравитационного розлива. Встроенная система ASF «Умный розлив» обеспечивает высокую точность и деликатность налива. Объем дозирования регулируется в широком диапазоне – 5000-20000 мл. За один цикл производится наполнение одновременно 4-х единиц тары. В состав узла дозации включена емкость для продукта объемом 200 мл. Укупора тары крышками выполняется методом закрутки с заданным моментом. Линия укомплектована роликовым транспортером (рольгангом) общей протяженностью 3 м, который обеспечивает бережное и плавное перемещение коробок между технологическими участками.
Линия обеспечивает высокое качество розлива и упаковки диагностических реагентов и биохимических реактивов широкого спектра, используемых в лабораторной деятельности. Оборудование соответствует всем требованиям GMP.
Дозирование продукта осуществляется многоканальным дозатором методом гравитационного розлива. Встроенная система ASF «Умный розлив» обеспечивает высокую точность и деликатность налива. Объем дозирования регулируется в широком диапазоне – 5000-20000 мл. За один цикл производится наполнение одновременно 4-х единиц тары. В состав узла дозации включена емкость для продукта объемом 200 мл. Укупора тары крышками выполняется методом закрутки с заданным моментом. Линия укомплектована роликовым транспортером (рольгангом) общей протяженностью 3 м, который обеспечивает бережное и плавное перемещение коробок между технологическими участками.
Линия обеспечивает высокое качество розлива и упаковки диагностических реагентов и биохимических реактивов широкого спектра, используемых в лабораторной деятельности. Оборудование соответствует всем требованиям GMP.
Назначение и область применения
Линия «МАСТЕР» предназначена для наполнения жидким продуктом ПЭТ-канистр, интегрированных в картонные коробки, и укупорки тары крышками. Оборудование широко востребовано в фармацевтической отрасли для розлива медицинских реактивов, реагентов для гематологических анализаторов, растворов для проведения лабораторных анализов.Принцип работы

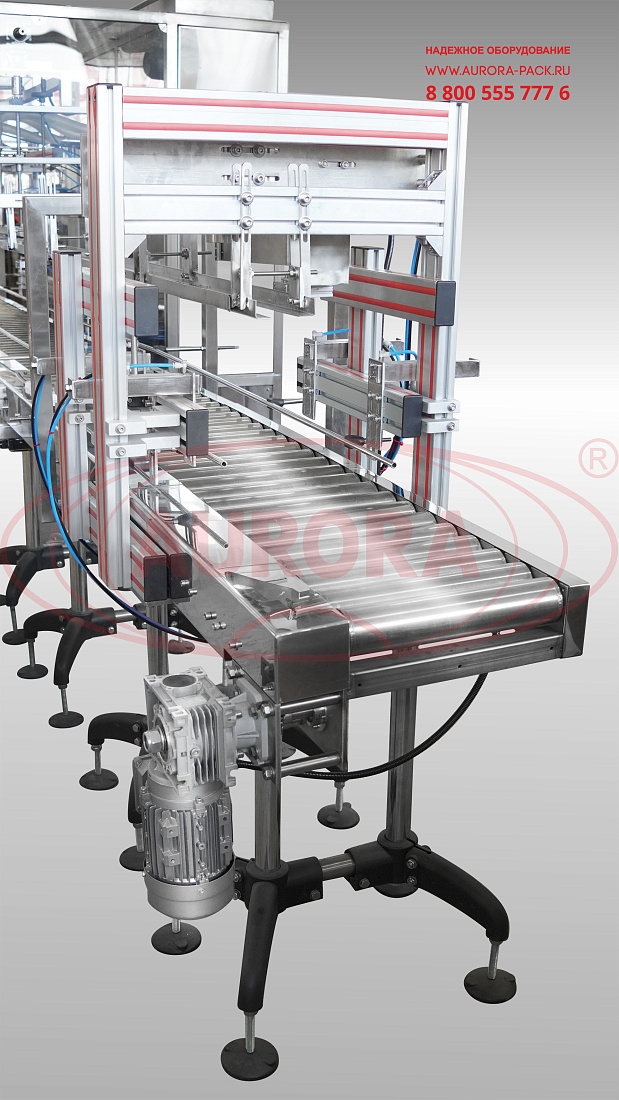

Группа коробок с тарой по транспортёру поступает в зону дозирования. Появление упаковок на участке фиксируется датчиками. Выходной отсекатель закрывается и останавливает тару. После захода необходимого количества упаковок в зону дозации закрывается входной отсекатель, и начинается цикл розлива. Каплесборник задвигается, дозирующие сопла опускаются, открываются клапана в соплах, и продукт поступает в тару. В дозаторе используется гравитационный механизм дозирования, при котором розлив выполняется по времени налива. За счет наличия системы «умного розлива» сопла медленно поднимаются вместе с уровнем продукта в таре, предотвращая вспенивание продукта. По истечении заданного времени налива под сопла выдвигается каплесборник для предотвращения попадания остатков продукта на транспортер и тару. Затем срабатывает выходной отсекатель, и наполненная тара движется далее на следующий технологический участок, а на розлив подается новая партия пустой тары. Во время перемещения тары в зону укупорки оператор устанавливает крышку. При поступлении коробки в зону закрутки срабатывает датчик наличия тары, и тара останавливается отсекателями. Далее укупорочная головка опускается и производит закрутку крышки. После этого отсекатель открывается, позволяя таре продолжить движение по транспортеру на следующий технологический участок или в зону выгрузки.Основные элементы

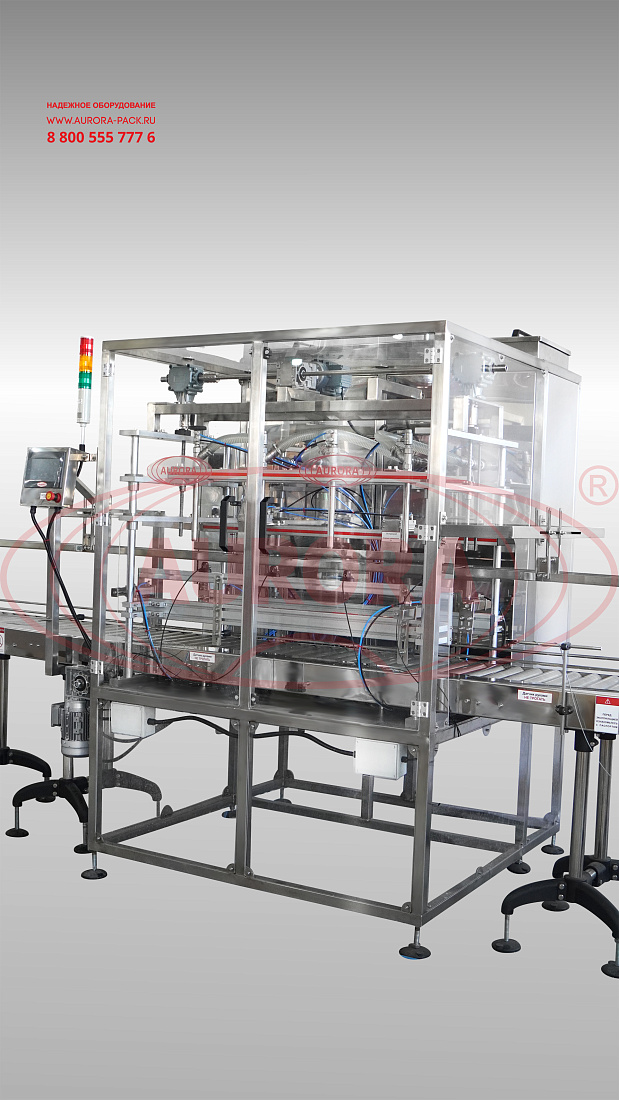

- Гравитационный дозатор МД-500Д3Б;

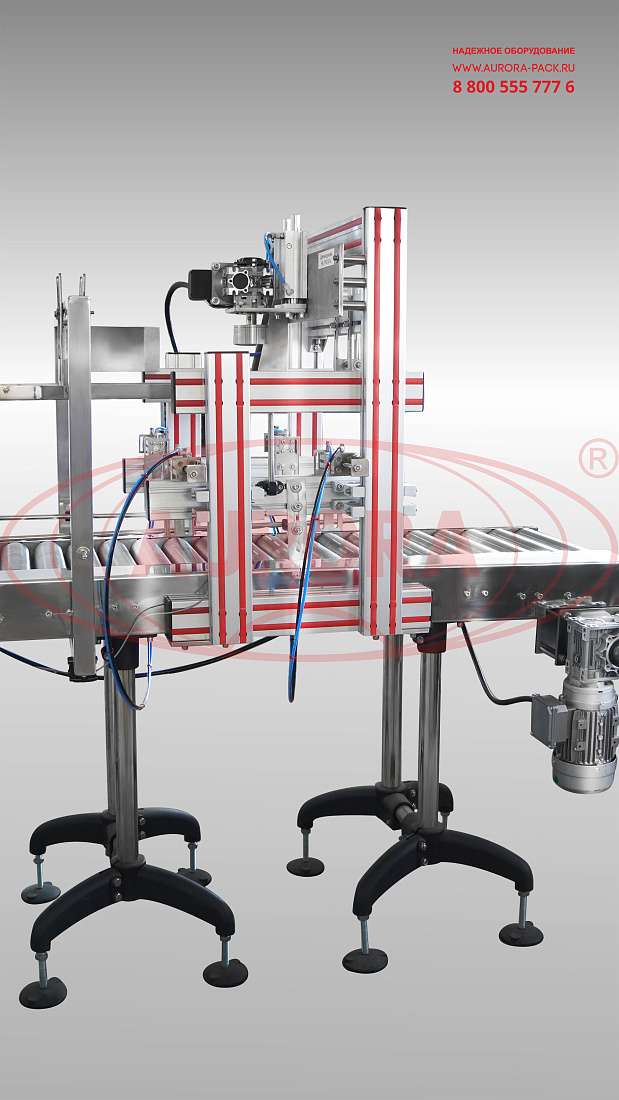

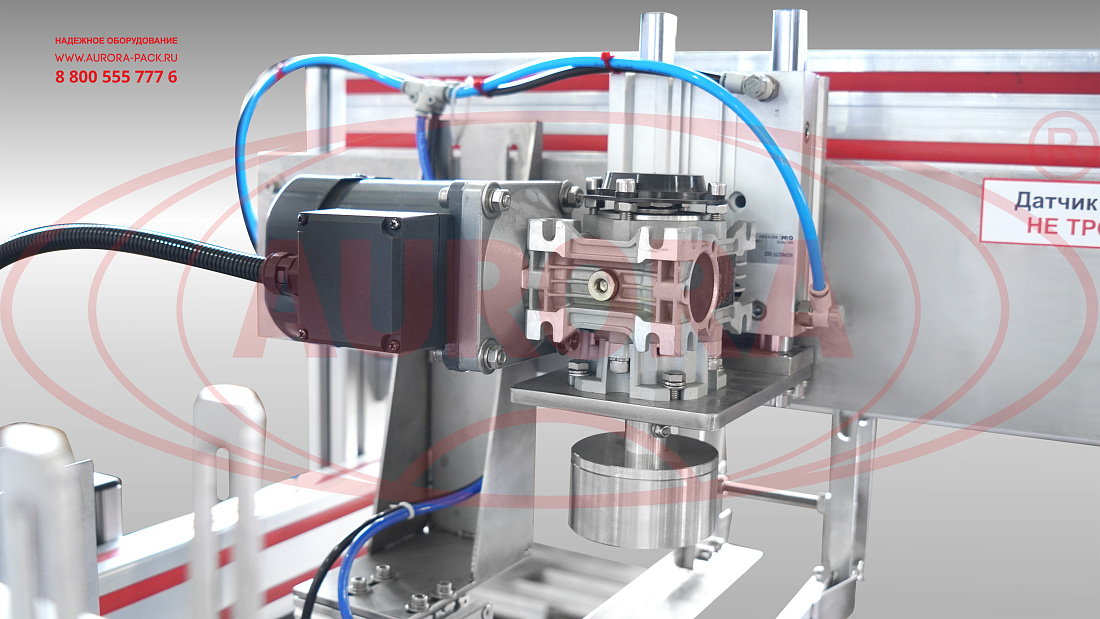

- Укупор МЗ-400РЛ;

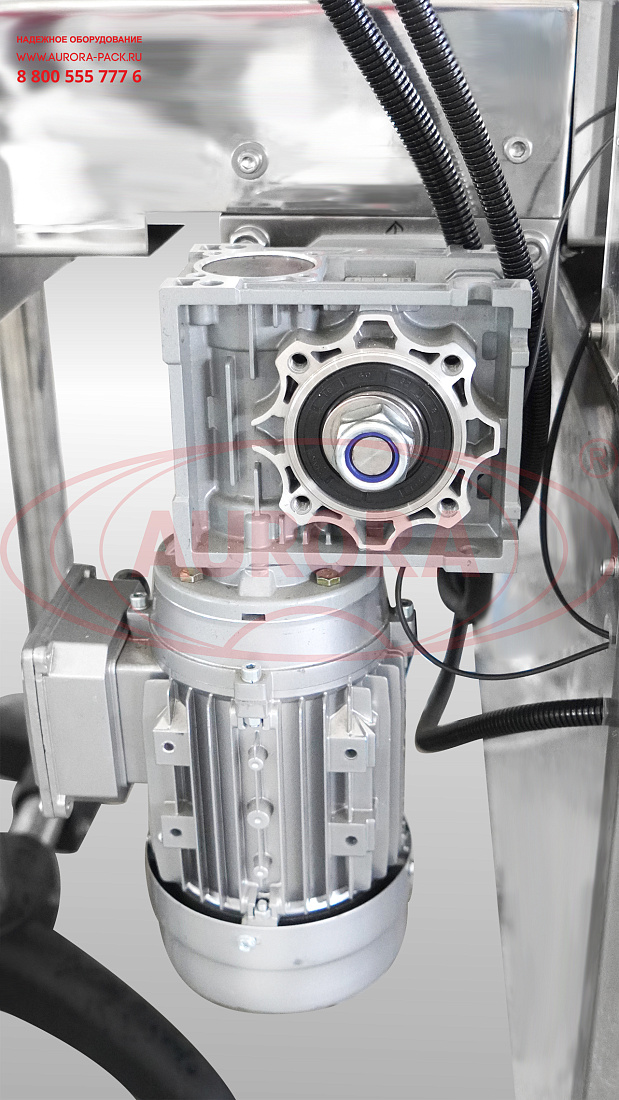

- Роликовый транспортер (рольганг) ТЛ;
- Панель управления.
Преимущества
- Адаптация к работе с крупногабаритной тарой в картонных коробках;
- Стабильность и согласованность работы всех узлов;
- Одновременный розлив в 4 емкости за счет многоканального дозатора;
- Высокая степень автоматизации и минимум ручного труда;
- Удобство в эксплуатации и простота ухода.
Универсальность
Линия имеет широкий профиль применения и может использоваться для розлива изотонических разбавителей, промывочных и разбавляющих реагентов, лизирующих растворов и других жидкостей, предназначенных для проведения химического анализа, лабораторных работ и научно-исследовательской деятельности.Удобство работы

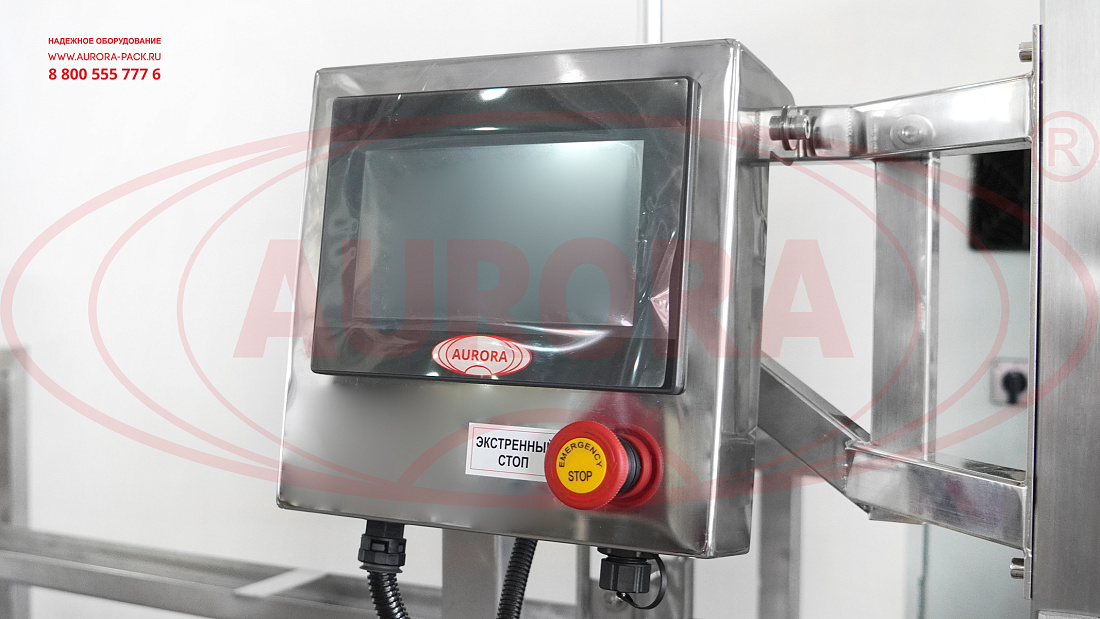

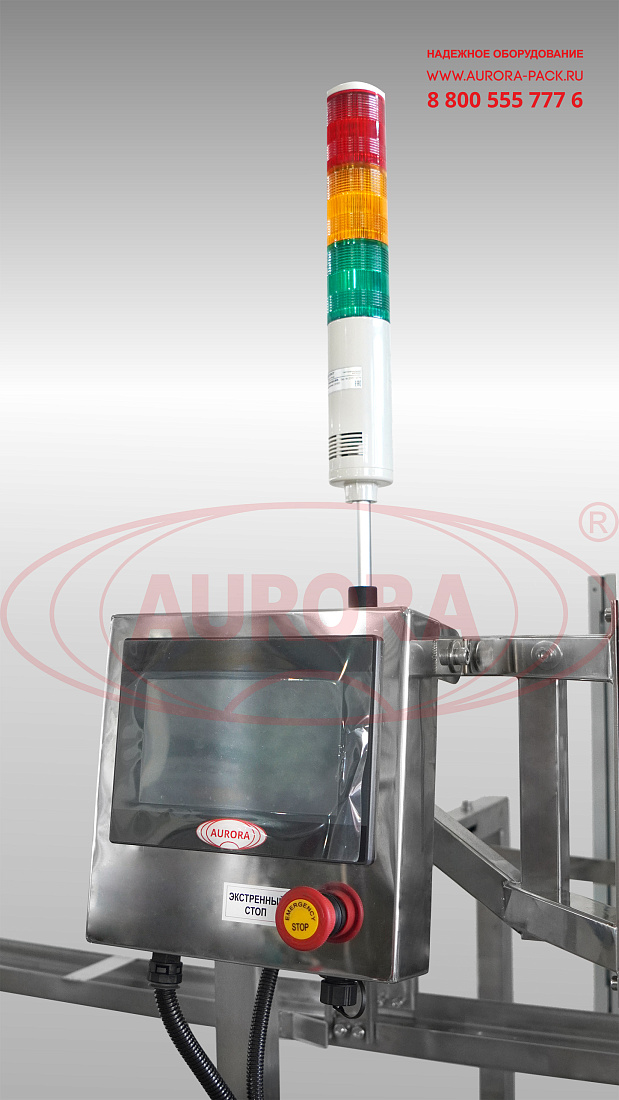

Настройка, управление и мониторинг параметров выполняются при помощи логической панели оператора с сенсорным дисплеем. Развитое меню устройства позволяет максимально визуализировать работу каждого узла и оперативно получать оповещения о возникновении сбоев. Интуитивно-понятный интерфейс обеспечивает удобное и эффективное управление технологическими процессами.Варианты исполнения
Данная линия выпускается в расширенной модификации с системами этикетирования и нанесения RFID-меток на коробки. По запросу установка комплектуется паллетоукладчиком и оборудованием для групповой упаковки в термопленку.Безопасность
Линия «МАСТЕР» изготавливается в строгом соответствии с актуальными стандартами, используемыми в фармацевтической отрасли, и соответствует всем требованиям промышленной безопасности. Оборудование оснащено дополнительными функциями, повышающими стабильность работы и предотвращающими возникновение сбоев. Например, при срабатывании датчика переполнения транспортера входной отсекатель дозатора закрывается, не позволяя новой таре поступать в зону дозации до тех пор, пока переполнение транспортера не будет устранено.Отрасль: |
|
Гравитационный дозатор мод. МД-500Д3Б: | |
Тип розлива: | Гравитационный по времени |
Объем емкости для продукта, л: | 200 |
Система розлива: | ASF «Умный розлив» |
Количество дозирующих сопел, шт.: | 4 |
Тип продукта: | Жидкий |
Диапазон розлива, мл: | 5000-20000 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Потребляемая мощность, кВт до: | 3,5 |
Напряжение питания, В/Гц: | 220/50 |
Габариты, мм, до: | 2100×1500×2200 |
Вес, кг: | 670 |
Автомат укупорочный мод. МЗ-400РЛ: | |
Тип укупорки: | Закрутка |
Количество потоков, шт.: | 1 |
Количество укупорочных голов, шт.: | 1 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Потребляемая мощность, кВт, до: | 0,2 |
Габариты, мм, до: | 1500×900×1600 |
Вес, кг: | 200 |
Роликовый транспортер мод. ТЛ: | |
Ширина, мм: | 310 |
Длина, мм: | 3000 |
Высота транспортера, мм: | 900±50 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 0,55 |
Вес, кг, до: | 190 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
